• Нагрузка на долото - До 42 149 кг
• Диаметр скважины - 203–311 мм
• Двигатель - C32® при 1800 об/мин
• Длина платформы - стандартная кабина - 13,27 м
• Длина с опущенной мачтой – увеличенная кабина - 25,43 м
• Длина с опущенной мачтой - стандартная кабина - 24,9 м
• Ширина – передняя часть - 5,39 м
• Длина платформы – увеличенная кабина - 13,79 м
• Высота с поднятой мачтой - 23,77 м
• Ширина – задняя часть - 6,32 м
• Мачта 13,7 м (44,9 фута) – скорость подъема - 37,4 м/мин
• Мачта 17,5 м (57,4 фута) – скорость подъема - 37,4 м/мин
• Выбросы (эквивалентно Tier 2): двигатель - C32 при 1800 об/мин
• Мачта 13,7 м (44,9 фута) – диапазон диаметров скважины 203–311 мм (8–12,25 дюйма) – глубина бурения в несколько заходов - Подача до 74,6 м
• Мачта 17,5 м (57,4 фута) – диапазон диаметров скважины 203–311 мм (8–12,25 дюйма) – глубина бурения в несколько заходов - Подача до 47,9 м
• Мачта 17,5 м (57,4 фута) – усилие подачи - До 39 009 кг
• Мачта 17,5 м (57,4 фута) – диапазон диаметров скважины 203–311 мм (8–12,25 дюйма) – глубина бурения в один заход - 17,5 м
• Мачта 13,7 м (44,9 фута) – диапазон диаметров скважины - 203–311 мм
• Наклонное бурение - Вертикально под 30° (с шагом 5°)
• Мачта 17,5 м (57,4 фута) – диапазон диаметров скважины - 203–311 мм
• Мачта 17,5 м (57,4 фута) – нагрузка на долото – бурение в один заход - До 42 149 кг
• Мачта 13,7 м (44,9 фута) – усилие подъема - До 29 484 кг
• Компрессор – вращательное бурение (1) - 56,6 м³/мин при 8,6 бар
• Компрессор – вращательное бурение (2) - 73,6 м³/мин при 7,6 бар
• Мачта 13,7 м (44,9 фута) – усилие подачи - До 39 009 кг
• Мачта 13,7 м (44,9 фута) – диапазон диаметров скважины 203–311 мм (8–12,25 дюйма) – глубина бурения за один заход - 13,7 м
• Выбросы (Tier 4 Final Агентства по охране окружающей среды США): двигатель - C32 при 1800 об/мин об/мин
• Компрессор – погружное бурение - 42,2 м³/мин при 34,4 ба
• Мачта 17,5 м (57,4 фута) – усилие подъема - До 29 484 кг
• Мачта 13,7 м (44,9 фута) – нагрузка на долото – бурение в один заход - До 41 165 кг кг
• Выбросы (Tier 4 Final Агентства по охране окружающей среды США): номинальная мощность ISO 14396 - 1 007 л. с.
• Выбросы (эквивалентно Tier 2): номинальная мощность ISO 14396 - 1 031 л. с.
• Тяговое усилие - 547 000 Н
• Направляющие гусеничной цепи и защита опорных катков - Уровень 2
• Скорость хода - 2,45 км/ч
• Ролики нижние - Тринадцать (13)
• Модель - Экскаватор Cat®349E EL
• Поддерживающие катки - 3 (три)
• Тройные грунтозацепы для твердых скальных пород; давление на грунт 1,59бара (23,1фунта/кв.дюйм) - 600 мм
• Тройные грунтозацепы для мягких пород; давление на грунт 1,28бар (18,5фунта/кв.дюйм) - 750 мм
• Компоненты (10) - Отсек аккумуляторной батареи, закрепленный на платформе
• Компоненты (9) - Саморегулирующиеся заслонки защищают точки выхода на лестницу
• Компоненты (12) - Устройства крепления воздушного шланга
• Компоненты (2) - Семь (7) кнопок остановки двигателя: по одной в кабине, на буровой платформе, на платформе на силовой передаче, в каждой точке доступа с уровня земли и с передней и левой стороны бурового станка
• Компоненты (6) - Ограждения выхлопных труб и трубопроводов турбонагнетателя
• Особенность - Угол въезда 14 градусов упрощает загрузку и разгрузку на трал
• Компоненты (7) - Лестница доступа к мачте и решетка мачты (по заказу)
• Компоненты (4) - Звуковой сигнал при перемещении подается автоматически и хорошо слышен
• Компоненты (11) - Выключение аккумулятора с помощью ключа или блокировка стартера с клеммами для запуска двигателя от внешнего источника
• Компоненты (1) - Сплавные крышки буровой платформы, с отсеком для хранения
• Компоненты (5) - Откидное защитное ограждение для полного осмотра бура из окна
• Компоненты (3) - Электрический звуковой сигнал, включение кнопкой в кабине

Компоненты (8) - Три точки выхода на платформе в дополнение к главному участку доступа

• Компоненты (10) - Индикаторы фильтров для гидравлической системы, компрессора и двигателя
• Компоненты (14) - Система пропорциональной регулировки с ЭБУ частоты вращения вентилятора
• Компоненты (23) - Регистрация данных о состоянии машины с записью предупреждений и кодов неисправности (с возможностью экспорта данных)
• Компоненты (20) - Манометр давления в кабине с индикатором (по заказу)
• Компоненты (3) - Управление крутящим моментом
• Компоненты (12) - Управление пылеподавлением
• Компоненты (17) - Блокировка хода — мачта поднята и заблокирована или опущена и в положении parked
• Компоненты (1) - Полностью электрическое управление — бурение, передвижение, горизонтирование и вспомогательные функции
• Компоненты (22) - Подготовлена проводка под установку систем Terrain и автономной работы
• Компоненты (8) - Турботаймер
• Компоненты (19) - Микроклимат кабины (управление кондиционером, фильтром, обогревом и скоростью вращения вентилятора)
• Компоненты (7) - Система обзора и контроля производительности бурения
• Компоненты (13) - Индикатор блокировки мачты
• Компоненты (6) - Глубиномер
• Компоненты (2) - Электронный блок управления компрессора
• Компоненты (4) - Остановки и блокировки перемещения виртуального привода-вращателя
• Компоненты (11) - Датчики давления домкрата с отображением предупреждений и кодов на дисплее
• Компоненты (5) - Индикатор включения/выключения позиционера для штанг
• Компоненты (18) - Блокировка хода – домкраты опущены
• Компоненты (16) - Блокировка хода — став в скважине
• Компоненты (21) - Автоматическая гидравлическая система подъема передней и задней пылезащитной завесы (по заказу)
• Компоненты (15) - Блокировка хода — при угрозе устойчивости
• Компоненты (9) - Индикатор частоты вращения привода-вращателя (отображение в цифровом виде на экране)
• Длина платформы - стандартная кабина - 13,27 м
• Длина платформы – увеличенная кабина - 13,79 м
• Ширина – задняя часть - 6,32 м
• Длина с опущенной мачтой - стандартная кабина - 21,1 м
• Длина с опущенной мачтой – увеличенная кабина - 21,62 м
• Высота с поднятой мачтой - 19,93 м
• Ширина – передняя часть -5,39 м
• Примечание (2) - Варианты конфигурации включают бурение в один и несколько заходов и бурение от вертикального до бурения под углом в 30 градусов
• Особенности (12) - Улавливатель штанг c ручным или гидравлическим (опция) приводом
• Особенности (4) - Система подачи рассчитана на бурильные штанги разного диаметра
• Примечание (1) - Гидравлически управляемая карусель использует штанги разного диаметра
• Особенности (13) - Система для впрыска масла для рабочих инструментов с баком 113,5 л (30 галл.) (только для вращательного бурения)
• Особенности (2) - Система подачи/подъема с одним цилиндром
• Особенности (1) - Конфигурации мачт 13,7 м (44,9 фута) и 17,5 м (57,4 фута) в комплекте с карусельной кассетой для штанг
• Особенности (9) - Позиционер буровых штанг
• Особенности (10) -
• Лебедка с дистанционным управлением; переменная скорость, грузоподъемность ≥ 1818кг (4000фунтов), вылет до 6,1м (20футов) за пределами буровой платформы (по заказу)
• Особенности (3) - Функция автоматического натяжения спускового и подъемного каната
• Особенности (6) - Сдвижной палубный гаечный ключ
• Особенности (11) - Редуктор вращателя в конфигурации с двумя гидромоторами, до 160 об/мин, крутящий момент 16000 Нм (11 800 футо-фунтов)
• Особенности (15) - Лестница доступа на мачту и решетка мачты (по заказу)
• Особенности (5) - Гидравлический ключ страгивания (HOBO) для ряда диаметров штанг
• Особенности (7) - Стандартная палубная втулка для вращательного бурения и двухсоставная для погружного пневмоударника
• Особенности (14) - Приспособления для крепления тросов на мачте (по заказу)
• Особенности (8) - Наклонное бурение 0–30° с шагом в 5°
• Компоненты (4) - Система облегчения пуска двигателя с впрыском эфира; баллон с эфиром приобретается на месте
• Компоненты (2) - Отверстия для планового взятия проб масла (S·O·SSM)
• Компоненты (1) - Два стартера
• Компоненты (3) - Стандартные воздухозаборные фильтры в нормальных рабочих условиях обеспечивают дополнительные 500моточасов к межсервисному интервалу
• Комплект (1) - Базовый/ручной режим: централизованная система ручной смазки; топливная и водяная системы заполняются под действием силы тяжести
• Комплект (2) - Стандарт - быстрая заправка топливом и водой, автоматическая смазка
• Комплект (3) - Премиум - сервисный центр для залива и слива смазочных материалов (масло компрессора, гидросистемы, редукторов, двигателя, смазки долота и пластичной смазки), автоматическая смазка, быстрая заправка топливом и водой, шланг для обдува машины
• Сочетание сухого пылеуловителя и водяной системы (по заказу) – Вместительность водяного бака 1 514 л (400 галл.) – Сухой пылеуловитель 204 м³/мин (7 200 куб. футов/мин) – Самоочищающиеся фильтры с дверцей автоматического выброса пыли
• Мокрое пылеподавление – стандарт - Водяной бак 1 514 л
• Варианты (1) - Гидравлические подъемники для поднятия передней и задней шторок (по заказу) (рекомендуется использовать с пылеуловителями)
• Варианты (3) - Статичные пылезащитные завесы, закрытие со всех четырех сторон (стандартная система)
• Мокрое пылеподавление большого объема (не совместимо с базовым сервисным пакетом) – Водяные баки общим объемом 3 785 л (1000 галл.) максимум – Основной бак над платформой объемом 1 514 л (400 галл.) (с подогревателем для крайне низких температур) – Дополнительный бак над платформой объемом 2 271 л (600 галл.)
• Варианты (2) - Распыление воды на поверхность в области скважины (не рекомендуется для холодного климата)
• Компоненты (4) - Верхний штанговый или амортизирующий и перекрестный переходник (по заказу)
• Компоненты (3) - Сдвижной палубный ключ
• Компоненты (5) - Наддолотник
• Компоненты (1) - Палубная втулка
• Компоненты (6) - Уплотнение пылеулавливающего чехла
• Компоненты (2) - Вкладыши люнета для штанг
• Вращательное бурение (2) - 73,6 м³/мин (2600 футов³/мин) при 7,6 бар (110 фунтов/кв. дюйм)
• Вариант бака ресивера (1) - Низкое давление 8,6 бара (125 фунтов/кв. дюйм)/ASME/CRN/AU или CE
• Вращательное бурение (1) - 56,6 м³/мин (2000 футов³/мин) при 8,6 бар (125 фунтов/кв. дюйм)
• Комплект для погружного бурения – включает смазочные материалы для рабочего инструмента и ящик для хранения превмоударника - 42,2 м³/мин (1500 футов³/мин) при 34,4 бар (500 фунтов/кв. дюйм)
• Примечание - Благодаря функции переменной регулировки объема компрессора оператор может ограничивать расход воздуха, что позволит снизить расход топлива. – Данную функцию имеют все компрессоры высокого и низкого давления.
• Вариант бака ресивера (2) - Высокое давление 34,4 бара (500 фунтов/кв. дюйм)/ASME CR N/AU или CE
• Выбор - Электронный блок управления и регулирования компрессора с линиями удаления воздуха
• Компоненты (5) - Четыре (4) подъемные проушины для грузозахватных приспособлений или цепных стропов
• Компоненты (7) - Ящик для хранения долота на платформе, с откидной крышкой (по заказу)
• Компоненты (6) - Мостки, расположенные по всему периметру кабины до буровой платформы (по заказу)
• Особенности (2) - Противоскользящая поверхность
• Особенности (3) - Объем топливного бака 1609л (425галл.)
• Компоненты (1) - Неподвижная задняя платформа для вертикального и наклонного бурения
• Компоненты (2) - Четыре домкрата обеспечивают горизонтирование на поверхности с наклоном 7° (в любом направлении)
• Особенности (6) - Три точки выхода на платформе в дополнение к главному участку доступа
• Компоненты (10) - Устройство смазки резьбы штанги с забором смазки из бака или одноразовой смазочной емкости (по заказу)
• Особенности (7) - Прочные поручни, оградительные планки, саморегулирующиеся заслонки
• Компоненты (4) - Усиленные буксировочные крюки (передняя часть)
• Компоненты (3) - Блоки централизованной системы ручной смазки для всех поворотных точек на буровом станке или автоматическая смазочная система (по заказу)
• Компоненты (8) - Ящик для хранения пневмоударника для погружного бурения с высоким давлением на буровой платформе (опция)
• Особенности (4) - Дополнительный топливный бак на +1609л (425галл.)
• Особенности (5) - Платформа с болтовым креплением для генератора для запуска в холодную погоду или баллонов пожаротушения (по заказу)
• Компоненты (9) - Смотровой лючок с гидроприводом на буровой платформе с подсветкой (по заказу)
• Особенности (1) - Домкраты, поворотный механизм мачты и платформа приварены к основной раме для обеспечения максимальной прочности и долгого срока службы
• Компоненты (2) - Отдельный блок системы охлаждения двигателя
• Компоненты (1) - Охладители с легким доступом для очистки
• Компоненты (3) - Секции сменных сердцевин охладителя
• Компоненты (4) - Автоматическая система управления вентилятором с регулируемой частотой вращения
• Особенности - Функционален при температуре окружающей среды 52 °C (125 °F)
• Компоненты (6) - Проводка для интерфейса третьей стороны (3) - Система Drill Assist (автоматическое бурение в один или несколько заходов) (опции)
• Компоненты (5) - Дополнительная функция Command for Drilling позволяет каждому оператору управлять более чем одной машиной
• Тип - Готовность к автономной работе
• Компоненты (2) - Автоматические функции: установка уровня, втягивание, позиционирование мачты
• Компоненты (1) - Индикатор глубины бурения и устройства блокировки
• Дополнительная система Cat Terrain для буровых станков — интерфейс для систем горной добычи – Производительность – Навигация
• Компоненты (4) - Система Product Link Elite (оборудование установлено на производстве, пакет подписки приобретается у дилера)
• 7,62м (25футов) — в карусельную кассету вмещается четыре или пять штанг; 17,5 м (57,4 фута) Мачта: вращательная (1) - 203 мм
• 7,62м (25футов) — в карусельную кассету вмещается четыре или пять штанг; 17,5 м (57,4 фута) Мачта: погружное бурение - 178 мм
• 7,62 м (25 футов) — в карусельную кассету вмещается четыре или пять штанг; 17,5 м (57,4 фута) Мачта: вращательная или погружное бурение - 194 мм
• 7,62 м (25 футов) — в карусельную кассету вмещается четыре или пять штанг; 17,5 м (57,4 фута) Мачта: вращательная (2) - 219 мм
• 7,62 м (25 футов) — в карусельную кассету вмещается четыре или пять штанг; 17,5 м (57,4 фута) Мачта: вращательная - 235 мм
• 12,19 м (40 футов) — в карусельную кассету вмещается четыре (4) или пять (5) штанг; 13,7 м (44,9 фута) Мачта: вращательная (2) - 219 мм
• 12,19 м (40 футов) — в карусельную кассету вмещается четыре (4) или пять (5) штанг; 13,7 м (44,9 фута) Мачта: вращательная (1) - 203 мм
• 12,19 м (40 футов) — в карусельную кассету вмещается четыре (4) или пять (5) штанг; 13,7 м (44,9 фута) Мачта: погружное бурение - 178 мм
• 12,19 м (40 футов) — в карусельную кассету вмещается четыре (4) или пять (5) штанг; 13,7 м (44,9 фута) Мачта: вращательная или погружное бурение - 194 мм
• Примечание - Штанга для кассеты двойного назначения: мачта 13,7 м (44,9 фута); удерживает две (2) штанги длиной 12,19 м (40 футов) каждая и две (2) штанги длиной 9,14 м (30 футов) каждая, а также переходники для установки на пневмопогружной молот и трехшарошечное долото (пневмопогружной молот и трехшарошечное долото не входят в комплект) Кассета двойного назначения рассчитана на штангу диаметром 194 мм (7,625дюйма)— сведения о дополнительных диаметрах штанг можно узнать у производителя.
• Уровень 2: эксплуатационные жидкости и смазочные материалы для условий крайнего севера - Номинальные температуры до –18 °C (–0,4 °F)
• Уровень 1: стандартные эксплуатационные жидкости и смазочные материалы (1) - Номинальные температуры до –1 °C (30 °F)
• Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (3) - 50 Гц, компрессор высокого и низкого давления, двигатель Tier 4 Final
• Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (2) - Подогреватель охлаждающей жидкости двигателя и подогреватель водяного бака, поддоны аккумуляторных батарей
• Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (4) - Рабочие жидкости для условий крайнего севера, готовая к работе генераторная установка, подогреватели и термоизоляционные материалы для баков, дополнительные аккумуляторные батареи, линии всасывания с подогревом
• Уровень 1: стандартные эксплуатационные жидкости и смазочные материалы (2) - Выдерживает высокую температуру до 52 °C (125 °F)
• Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (1) - Для температур до -40° C (-40° F)
• Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (5) - Соединительный блок электропитания собственных нужд с переключаемым водонепроницаемым соединением на 240–600 В и 50 А
• Уровень 4. Эксплуатационные жидкости и смазочные материалы для условий Крайнего Севера, пакет электрообогрева (6) - Панель выключателей содержит 5 (пять) дополнительных выключателей для устанавливаемых заказчиком нагревательных элементов (если они требуются).
• Уровень 4. Эксплуатационные жидкости и смазочные материалы для условий Крайнего Севера, пакет электрообогрева (3) - Полный комплект смазочных материалов для арктических условий содержит: моторное масло, гидравлическое масло и масло для компрессора
• Уровень 4. Эксплуатационные жидкости и смазочные материалы для условий Крайнего Севера, пакет электрообогрева (1) - Номинальные температуры до –40 °C (–40 °F)
• Уровень 4. Эксплуатационные жидкости и смазочные материалы для условий Крайнего Севера, пакет электрообогрева (5) - Соединительный блок электропитания собственных нужд с переключаемым соединением на 240–600В (50А); дизельная генераторная установка и/или штепсель поставляются отдельно.
• Уровень 4. Эксплуатационные жидкости и смазочные материалы для условий Крайнего Севера, пакет электрообогрева (2) - Система обогрева на дизельном топливе, которая нагревает и обеспечивает циркуляцию охлаждающей жидкости двигателя по следующим компонентам: блоку цилиндров, основному водяному баку, нагревательным элементам для поддона аккумуляторной батареи, с резервом для топливных баков.
• Уровень 4. Эксплуатационные жидкости и смазочные материалы для условий Крайнего Севера, пакет электрообогрева (4) - Пакет электрообогрева с панелью выключателей для питания: одеяла электрообогрева 120 В для бака ресивера компрессора, блока управления компрессором, обогрева линий управления компрессором, обогрева шлангов от водяного бака до водяного насоса, а также блока быстрого наполнения водой и бака
• Диаметр троса - 13 мм
• Вылет лебедки — выше буровой платформы -
• Номинальная грузоподъемность - 1 814 кг
• Примечание - Регулируемая частота вращения
• Освещение – Светодиодное освещение в салоне; отдельная лампа для чтения и подсветка для джойстиков и кнопочных панелей – Управляемое освещение зон и направленное освещение для бурения в ночное время – Прожектор буровой зоны – Направленное освещение зон силовой группы, буровой платформы, карусели, лестницы доступа и мостков – Стандартное освещение галогенное, прожектор 1300 лм, лампы направленного освещения 1950 лм – Премиум-освещение светодиодное, прожектор 4200 лм (по заказу) – Освещение мачты, проблесковый маячок кабины, проблесковый маячок в передней части станка (по заказу)
• Компоненты (7) - Рабочее место оператора оборудовано эргономичным сиденьем, в подлокотниках которого установлены джойстики управления с полным набором приборов, двумя цветными сенсорными экранами высокого разрешения диагональю 254 мм (10 дюймов) и розеткой электропитания 12 В
• Компоненты (4) - Сенсорный дисплей для контроля работы бурильного станка
• Компоненты (3) - Мостки по периметру кабины доступны для кабин обоих размеров
• Компоненты (1) - Просторная кабина с конструкцией FOPS 3 м² (32,4 фута²) с интегрированной рабочей станцией оператора
• Компоненты (13) - Сиденье поворачивается, блокируется и имеет двухточечный ремень шириной 76 мм (3 дюйма), поясничную опору, откидывается под углом 5°, регулируется в продольном и поперечном направлении на 80 мм (3,1 дюйма)
• Компоненты (9) - Преобразователь напряжения 24 В–12 В
• Компоненты (2) - Увеличенная кабина с площадью пола 4,2 м² (45,2 фута²); выделенное место для установки холодильника и СВЧ-печи с проводкой питания
• Система отопления, вентиляции и кондиционирования воздуха – Вентиляционные отверстия в области ног – Установленный на крыше кондиционер или блок обогрева или создания избыточного давления – Доступ к фильтрам с платформы (доступ с крыши не требуется), интервал замены около 500 моточасов – Стекло со стороны бурового станка с воздуховодами от запотевания
• Компоненты (6) - Две откидные дверцы с окнами и замки Cat с ключами
• Компоненты (14) - Сиденье для инструктора складывается и имеет ремень безопасности с инерционной катушкой (по заказу)
• Камеры – Устанавливается на передней и левой стороне, что обеспечивает обзор 360° с сиденья оператора – Камера на мачте для обзора работы кассеты/вращателя
• Компоненты (5) - Резиновые конструкции кабины поглощают механическую вибрацию и ограничивают уровень внешнего шума
• Компоненты (10) - Радиоприемник для связи и развлечения
• Кабина — "Премиум" – Сиденье с кожаной обивкой с подогревом и вентиляцией – Двойной стеклопакет – Защита ветрового стекла – Дополнительный ящик для хранения в кабине – Дополнительные стеклоочистители переднего и заднего стекол – Оконные шторки (по заказу) – Складное сиденье для инструктора (по заказу) – Съемный напольный коврик
• Компоненты (11) - Лестница доступа к крыше кабины (по заказу)
• Кабина — стандартная– Сиденье с тканевой обивкой – Одинарный стеклопакет – Стеклоочиститель стекла бурового станка – Оконные шторки (по заказу) – Складное сиденье для инструктора (по заказу) – Съемный напольный коврик
• Компоненты (8) - Дополнительный дисплей для камер cc; цветной, с высоким разрешением, 254 мм (10 дюймов)
• Компоненты (12) - Держатель для документации
• Компоненты (4) - Остановки и блокировки перемещения виртуального привода-вращателя
• Компоненты (3) - Контроль момента вращения
• Компоненты (2) - Редуктор вращателя в конфигурации с двумя гидромоторами, до 160 об/мин, крутящий момент 16 000 Н∙м (11 800 фунто-футов)
• Компоненты (1) - Шпиндельс резьбой 168мм (6,625дюйма) по API и шлицевым кольцом
• Компоненты (2) - Насос вспомогательного контура (1 шт.) — 110 куб. см (поршневой, с регулированием по нагрузке)
• Компоненты (3) - Насосы вентилятора, 2шт.— 1000куб. см (поршневые, с пропорциональными электронными блоками управления)
• Компоненты (1) - Первичные насосы, 2шт.— 210куб. см (поршневые, с пропорциональными электронными блоками управления)
• Компоненты (4) - Подкачивающие насосы (2 шт.) — 43,9 + 56,5 куб. см (двойная шестерня, постоянная производительность)
• Компоненты (5) - Клапаны для планового взятия проб масла (S∙O∙S)

КОМПЛЕКТ ОБОРУДОВАНИЯ ДЛЯ ПОГРУЖНОГО БУРЕНИЯ

• Компоненты (1) - Двухсоставная втулка
• Компоненты (6) - Уплотнение пылеулавливающего чехла
• Компоненты (4) - Амортизирующий и верхний штанговый переходник
• Компоненты (5) - Переходник для пневмоударника
• Компоненты (3) - Сдвижной палубный ключ
• Компоненты (2) - Вкладыши люнета для штанг

ВАРИАНТЫ ДОСТУПА К РАМЕ

• Вариант (1) - Стационарная лестница для доступа в кабину
• Вариант (3) - Мостки по периметру кабины с выбором комплектации
• Вариант (2) - Каскадная гидравлическая лестница к кабине (по заказу) включает средство блокировки подъема и хода, которое включается в опущенном положении

КОМПЛЕКТЫ МАЧТ

• Вспомогательные приспособления для мачты, гидравлические (2) - Один гидравлический и один канатный улавливатель, гидравлический люнет для штанг, гидравлическая корзина для долот
• Вспомогательные приспособления для мачты, гидравлические (1) - Один гидравлический улавливатель и гидравлический люнет для штанг, гидравлическая корзина для долот
• Наклонное бурение - Поставляется с любой из мачт
• Вспомогательные приспособления для мачты, ручные, мачта 17,5 м (57,4 фута) - Два канатных улавливателя и гидравлический люнет для штанг, стандартная корзина для долот
• Вспомогательные приспособления для мачты, ручные, мачта 13,7 м (44,9 фута) - Один канатный улавливатель и гидравлический люнет для штанг, стандартная корзина для долот

КАССЕТА (ЗАВИСИТ ОТ РАЗМЕРА МАЧТЫ И ДИАМЕТРА

• Кассета мачты 13,7 м (44,9 фута); количество штанг 4 × 12,19 м (40 футов); суммарная глубина 62,5 м (204,9 фута): диаметр штанги - 178 мм, 194 мм, 203 мм, 219 мм
• Кассета мачты 13,7 м (44,9 фута); количество штанг 5 × 12,19 м (40 футов); суммарная глубина 74,6 м (244,9 фута): диаметр штанги - 194 мм, 219 мм
• Кассета мачты 17,5 м (57,4 фута); количество штанг 2 × 7,62 м (25 футов); суммарная глубина 32,7 м (107,4 фута): диаметр штанги - 235 мм
• Кассета мачты 17,5 м (57,4 фута); количество штанг 4 × 7,62 м (25 футов); суммарная глубина 48 м (157,5 фута): диаметр штанги - 178 мм, 194 мм, 203 мм, 219 мм
• Примечание - Кассета мачты, 13,7 м (44,9 фута), двойного назначения; удерживает две (2)штанги длиной 12,19 м (40футов) каждая и две (2)штанги длиной 9,14 м (30футов) каждая, а также переходники для установки на пневмопогружной молот и трехшарошечное долото (пневмопогружной молот и трехшарошечное долото не входят в комплект) Возможна установка штанг 194 мм (7,625 дюйма) — для работы со штангами дополнительных диаметров обращайтесь к производителю

ХАРАКТЕРИСТИКИ СРЕДСТВА ДЛЯ ТЕХНИЧЕСКОГО ОБСЛ

• Параметр - Держатель палубной втулки для штанг диаметром от 178 до 235 мм
• Подъемные скобы (поставляются по запросу) – Станд. резьба по API 114 мм (4,5 дюйма) – Станд. резьба по API 140 мм (5,5 дюйма) – Резьба по API 168 мм (6,625 дюйма) для верхнего/амортизирующего переходника –Резьба по BECO 114 мм (4,5 дюйма) для штанг 178 мм (7 дюймов) – Резьба по BECO 152 мм (6 дюймов) для штанг от 194 мм (7,625 дюйма) до 235 мм (9,25 дюйма)
• МАССА – МАЧТА 13,7 М (44,9 ФУТА)
• Диапазон рабочей массы – мин./макс. - 75 800/97 000 кг
• Переменные диапазоны захвата ключа (2) - 235 мм
• Переменные диапазоны захвата ключа (1) - 178–219 мм
• МАССА – МАЧТА 17,5 М (57,4 ФУТА)
• Диапазон рабочей массы – мин./макс. - 75 500/97 500 кг
• Тип установки - Роторные

• СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ЛИНЕЙНОГО РЕШЕНИЯ - PF3
• Усилие отрыва стяжки - 2 000 кН
• Толщина верхней пластины - 30 мм
• Толщина нижней пластины - 20 мм
• Ширина линейного рештака — PF3/922 - 922 мм
• Вертикальное шарнирное сочленение - до ±6°
• Ширина пластины — PF3/922 - 782 мм
• Ширина линейного рештака — PF3/822 - 822 мм
• Толщина пластины - 30 мм
• Пропускная способность конвейера — PF3/922 - 0,36 м²
• Пропускная способность конвейера — PF3/822 - 0,26 м²
• Пропускная способность конвейера — PF3/722 - 0,18 м²
• Ширина пластины — PF3/822 - 682
• Усилие отрыва стяжки - 2 000 кН
• Ширина линейного рештака — PF3/722 - 722 мм
• Корпус стяжки FoS - 1,5 раза
• Высота профиля - 244 мм
• Ширина пластины — PF3/722 - 582 мм
• Ветви цепи - DKB 26×92; DKB 30×108; DKB 34×126; DKB 38×137
• Горизонтальное шарнирное сочленение - 0,8°-1,2°
• Усилие на сдвиг - 3 000 кН

• Усилие отрыва стяжки - 3 600 кН
• Толщина нижней пластины - 25 мм
• Толщина верхней пластины - 40 мм
• Пропускная способность конвейера — PF4/932 - 0,36 м²
• Усилие на сдвиг - 4 000 кН
• Усилие отрыва стяжки — PF4/932 - 3 000 кН
• Ширина пластины — PF4/1132 - 988 мм
• Ширина линейного рештака — PF4/832 - 832 мм
• Усилие отрыва стяжки — PF4/1032 - 3 000-3 600 кН
• Ширина линейного рештака — PF4/1132 - 1 132 мм
• Ширина пластины — PF4/932 - 788 мм
• Толщина пластины - 40 мм
• Ширина линейного рештака — PF4/1032 - 1 032 мм
• Ширина пластины — PF4/832 - 688 мм
• Высота профиля - 284 мм
• Пропускная способность конвейера — PF4/1332 - 0,85 м²
• Горизонтальное шарнирное сочленение - 0,8°-1,2°
• Ветви цепи — PF4/832 - AKB Fl30×108; DKB 34×126
• Ветви цепи — PF4/1032 - AKB Fl30×108; DKB 34×126; DKB 42×146
• Ветви цепи — PF4/1132 - DKB 34×126; DKB 42×146; DKB 48×160/144
• Ширина пластины — PF4/1032 - 888 мм
• Усилие отрыва стяжки — PF4/832 - 3 000 кН
• Пропускная способность конвейера — PF4/1032 - 0,46 м²
• Ширина линейного рештака — PF4/1332 - 1 332 мм
• Ветви цепи — PF4/932 - AKB Fl30×108; DKB 34×126
• Пропускная способность конвейера — PF4/832 - 0,26 м²
• Корпус стяжки FoS - 1,5 раза
• Ширина линейного рештака — PF4/932 - 932 мм
• Вертикальное шарнирное сочленение. - до ±6°
• Усилие отрыва стяжки — PF4/1332 - 3 000-3 600 кН
• Ширина пластины — PF4/1332 - 1 188 мм
• Пропускная способность конвейера — PF4/1132 - 0,58 м²
• Ветви цепи — PF4/1332 - DKB 42×146; DKB 48×160/144
• Усилие отрыва стяжки — PF4/1132 - 3 000-3 600 кН

• Усилие отрыва стяжки - 4 500 кН
• Толщина нижней пластины - 30 мм
• Толщина верхней пластины - 50 мм
• Горизонтальное шарнирное сочленение - 0,8°-1,2°
• Ширина линейного рештака — PF5/1342 - 1 342 мм
• Ширина пластины — PF5/1142 - 988 мм
• Ширина пластины — PF5/1342 - 1 188 мм
• Пропускная способность конвейера — PF5/1342 - 0,85 м²
• Толщина пластины - 50 мм
• Вертикальное шарнирное сочленение - до ±6°
• Ширина линейного рештака — PF5/1142 - 1 142 мм
• Корпус стяжки FoS - 1,5
• Пропускная способность конвейера — PF5/1142 - 0,58 м²
• Ветви цепи - DKB 42×146; DKB 48×160/144
• Усилие отрыва стяжки - 4 500 кН
• Усилие на сдвиг - > 6 000 кН
• Высота профиля - 318 мм

Основные технические характеристики:

Мачта 11,2 м:
 Диаметр скважины: 152–250 мм
  Глубина за один проход: 11,2 м
  Глубина при многократном проходе: до 53,6 м
  Усилие подачи / подъёма: до 20 411 кг
  Нагрузка на долото: до 22 321 кг
  Скорость подъёма: 0,81 м/с

Мачта 13,6 м:
  Диаметр скважины: 152–250 мм
  Глубина за один проход: 13,6 м
  Глубина при многократном проходе: до 37,9 м
  Усилие подачи: до 29 483 кг
  Усилие подъёма: до 22 113 кг
  Нагрузка на долото: до 32 655 кг
  Скорость подъёма: 0,66 м/с

Двигатель:
  Модель: Cat® C27 ACERT™
  Тип: 12-цилиндровый, 4-тактный дизельный
  Мощность: 875 л.с. (652 кВт) при 1800 об/мин
  Экологический стандарт: Tier 2 / Tier 4 Final (в зависимости от конфигурации)

Дополнительные особенности:
  Карусель для штанг:
  Мачта 11,2 м: до 4 штанг длиной 10,6 м
  Мачта 13,6 м: до 4 штанг длиной 6,1 м
  Совместимость с пневмопогружными молотами и трёхшарошечными долотами
  Функции автоматического натяжения канатов и сдвижной палубный гаечный ключ

• Максимальная мощность - 2 × 536 л. с.
• Высота корпуса струговой установки - 0,6 -1,6 м
• Стандартная высота резания - 0,8 -1,6 м
• Максимальная скорость струговой установки - 2,5 м/с
• Максимальная глубина резки - 190 мм
• Максимальный наклон пласта - до 60°
• Нижние положения долота — положение 1 - 24 мм
• Диапазон высоты струговой установки — 600-855 мм
• Максимальная мощность привода - 2 × 400 л. с.
• Диапазон высоты струговой установки — 820 - 1 120 мм
• Нижние положения долота — положение 2 - -5 мм
• Диапазон высоты струговой установки — 1 350 - 1 650 мм
• Нижние положения долота — положение 3 -18 мм
• Длина струговой установки - 2 384 мм
• Механическая регулировка высоты - 255-300 мм
• Диапазон высоты струговой установки — 1 085 - 1 385 мм
• Нижние положения долота – Положение 4 - -37 мм
• Масса - 4 400 - 6 400 кг

Общие сведения

• Тип угля: уголь малой – высокой твердости
• Вынимаемая мощность пласта: 0,9–2,0 м
• Максимальный наклон пласта: до 60°
• Максимальная скорость струговой установки: 3,0 м/с
• Максимальная мощность: 2 × 540 л.с.
• Максимальная мощность привода: 2 × 536 л.с.

Габариты

• Высота корпуса струговой установки: 0,9–2,0 м
• Длина струговой установки (одиночный струг): 2 712 мм
• Масса одиночного струга: 4 080–6 630 кг

Параметры резания

• Максимальная глубина резки: 180 мм
• Глубина резки: 195 мм
• Стандартная высота резания: 1,0–2,0 м

Регулировка высоты и положения долота

• Механическая регулировка высоты: 180–300 мм
• Диапазон высоты струговой установки — высота 1: 800–1 060 мм
• Диапазон высоты струговой установки — высота 2: 1 020–1 320 мм
• Диапазон высоты струговой установки — высота 3: 1 285–1 585 мм
• Диапазон высоты струговой установки (с опорой на стороне выработанной породы) — высота 1: 1 570–1 735 мм
• Диапазон высоты струговой установки (с опорой на стороне выработанной породы) — высота 2: 1 700–2 000 мм
• Нижние положения долота — положение 1: +12 мм
• Нижние положения долота — положение 2: –10 мм
• Нижние положения долота — положение 3: –20 мм
• Нижние положения долота — положение 4: –34 мм

Общие сведения

• Тип угля: твердый и мягкий уголь
• Вынимаемая мощность пласта: 0,8–2,0 м
• Максимальный наклон пласта: до 60°
• Максимальная скорость струговой установки: 3,0 м/с
• Максимальная мощность привода: 2 × 536 л.с.
• Глубина резки: 205 мм
• Длина струговой установки: 2 636 мм
• Масса одиночного струга: 4 385–5 625 кг

Регулировка высоты и положения долота

• Механическая регулировка высоты: 180–280 мм
• Диапазон высоты струговой установки — высота 1: 750–1 030 мм
• Диапазон высоты струговой установки — высота 2: 1 000–1 285 мм
• Диапазон высоты струговой установки — высота 3: 1 270–1 550 мм
• Диапазон высоты струговой установки (с опорой на стороне выработанной породы) — высота 1: 1 535–1 700 мм
• Диапазон высоты струговой установки (с опорой на стороне выработанной породы) — высота 2: 1 685–1 965 мм
• Нижние положения долота — положение 1: 19 мм
• Нижние положения долота — положение 2: –9 мм
• Нижние положения долота — положение 3: –22 мм
• Нижние положения долота — положение 4: –39 мм

МОТОПОМПА DENZEL PX-50H, ПОЖАРНАЯ
Бензиновая высоконапорная мотопомпа Denzel PX-50H производительностью 600 л/мин, с двигателем мощностью 7 л.с. и штуцерами диаметром 50 мм, обеспечивает напор (высоту подъема) 65 метров. Способна подавать воду на большие расстояния, также применяется в пожаротушении. Конструкцией предусмотрено 3 отверстия для подачи воды, позволяющих подключить несколько пожарных рукавов одновременно. Для чистой воды.
Преимущества:

• Долговечный двигатель — в конструкции использованы чугунные гильза цилиндра и рабочие элементы насосной части, стальные распредвал и коленвал, а также свеча зажигания Bosch.
• Защита от поломки — двигатель автоматически отключается при низком уровне масла.
• Установка интенсивности подачи воды — частота оборотов двигателя регулируется.
• Ручной стартер — мотопомпа легко запустится даже в холодную погоду или после долгого простоя.
• Низкий расход топлива — одной заправки бака объемом 3 л хватает на 80 минут непрерывной работы.
• Мощная стальная рама защищает мотопомпу от повреждений и обеспечивает устойчивость благодаря широкому основанию.
• Легкая подготовка к работе — хомуты и инструменты для подключения шлангов входят в комплект.
• Расширенная гарантия 3 года и большая сеть сервисных центров по всей России.

Основные характеристики:

• Высота подъёма: 65 метров
• Макс. всасывание: 8 метров
• Производительность: 600 литров в минуту
• Впуск и выход: 50мм. (доп. выход 40мм. х2)
• Максимальный размер твёрдых частиц: 3мм.
• Масса: 24.5кг.

Характеристики двигателя:

• Марка (модель) - Densel
• Тип двигателя - 4-хтактный, одноцилиндровый, с воздушным охлаждения
• Запуск - ручной стартер
• Максимальная выходная мощность - 7 л.с.)
• Емкость топливного бака - 3 л.

Комплектация мотопомпы: Фильтр всасывающий - 1 шт.; Штуцер 1,5" - 2 шт.; Штуцер 2" - 2 шт.; Комплект инструментов - 1 шт.; Комплект хомутов - 1 шт.

МОТОПОМПА DENZEL PX-50
Бензиновая мотопомпа Denzel PX-50 производительностью 600 л/мин, с двигателем мощностью 7 л.с. и штуцерами диаметром 50 мм, обеспечивает напор 30 метров. Применяется для откачивания и подачи воды в промышленных, строительных и коммунальных работах. Для чистой воды.
Преимущества:

• Долговечный двигатель Denzel Long Life series — в конструкции использованы чугунная гильза цилиндра и рабочие элементы насосной части, стальные распределительный и коленчатый валы, а также свеча зажигания Bosch.
• Защита от поломки — двигатель автоматически отключается при низком уровне масла.
• Установка интенсивности подачи воды — частота оборотов двигателя регулируется.
• Ручной стартер — мотопомпа легко запустится даже в холодную погоду или после долгого простоя.
• Низкий расход топлива — одной заправки бака объемом 3 л хватает на 90 минут непрерывной работы.
• Мощная стальная рама защищает мотопомпу от повреждений и обеспечивает устойчивость благодаря широкому основанию.
• Легкая подготовка к работе — хомуты и инструменты для подключения шлангов входят в комплект.
• Расширенная гарантия 3 года и большая сеть сервисных центров по всей России.

Основные характеристики:

• Высота подъёма: 30 метров
• Макс. всасывание: 8 метров
• Производительность: 600 литров в минуту
• Впуск и выход: 50мм.
• Максимальный размер твёрдых частиц: 3мм.
• Масса: 22кг.

Характеристики двигателя:

• Марка (модель) - Denzel Long Life
• Тип двигателя - 4-хтактный, одноцилиндровый, с воздушным охлаждения
• Запуск - ручной стартер
• Максимальная выходная мощность - 7 л.с.
• Емкость топливного бака - 3 л.

Комплектация мотопомпы: Фильтр всасывающий - 1 шт.; Штуцер 2" - 2 шт.; Комплект инструментов - 1 шт.; Комплект хомутов - 1 шт.

МОТОПОМПА DENZEL PX-25
Бензиновая мотопомпа Denzel PX-50H производительностью 170 л/мин, с двигателем мощностью 3 л.с. и патрубками диаметром 25мм. Для чистой воды.
Преимущества:

• Эффективная работа — благодаря оптимизированной геометрии насосная часть стабильно обеспечивает требуемый объем и напор подачи воды.
• Ручной стартер и праймер (помпа подкачки топлива) — мотопомпа легко запустится даже в холодную погоду или после долгого простоя.
• Низкий расход топлива — одной заправки хватает на 60 минут непрерывной работы.
• Удобное приготовление топливной смеси — дозатор для смешивания бензина и масла входит в комплект поставки.
• Легкая подготовка к работе — хомуты и инструменты для подключения шлангов входят в комплект.
• Расширенная гарантия 3 года и большая сеть сервисных центров по всей России.

Основные характеристики:

• Высота подъёма: 30 метров
• Макс. всасывание: 8 метров
• Производительность: 170 литров в минуту
• Впуск и выход: 25мм.
• Максимальный размер твёрдых частиц: 3мм.
• Масса: 10кг.

Характеристики двигателя:

• Марка (модель) - Densel
• Тип двигателя - 2-хтактный, одноцилиндровый, с воздушным охлаждения
• Запуск - ручной стартер
• Максимальная выходная мощность - 3 л.с.
• Емкость топливного бака - 1,2 л.

Комплектация мотопомпы: Фильтр всасывающий - 1 шт.; Штуцер 1" - 2 шт.; Комплект инструментов - 1 шт.; Комплект хомутов - 1 шт.; Дозатор для приготовления смеси - 1 шт.

ЛОТОК ДЛЯ ЗОЛОТА МЕХАНИК PRO_360
Пластиковый лоток PRO_360 отлично разделяет материал. Он создан профессиональными старателями и учитывает все особенности промывки. Позволяет быстро и без потерь осуществлять промывку.
Старательский лоток имеет три вида улавливающих рифлей и четвертую зону борта с микро насечкой. Абсолютно вся поверхность лотка (дна и рифлей) обладает специальной зернистостью. Форма лотка и рифлей вместе со структурой пластика отлично смывают песок и глину, одновременно удерживают тяжелые частицы.
Диаметр - 35см.

• Высокая производительность
• Подходит для промывки различных материалов
• 360 градусов - используется весь радиус окружности: крупные / средние / мелкие рифли и шагрень
• Изготовлен из высококачественного материала стойкого к ультрафиолету и истиранию.
• Оптимальный размер
• Три самых популярных цвета с контрастным оттенком

MIRACLE MAT - "ЧУДЕСНЫЙ КОВРИК" ДЛЯ ИЗВЛЕЧЕНИЯ МЕЛКОГО ЗОЛОТА.
Чудесный коврик (Miracle Mat) - это одна из лучших разработок старателей Северной Америки. Проверенная на практике и доведенная до максимальной эффективности форма. Это так называемые "Венгерские рифли" отформованные в виде мягкого полимерного коврика.
Старательский мат выполнен из термопластичной резины – это смесь различных полимеров, силикона и резины. Он обладает высокой пластичностью, ударо- и износоустойчивостью, недоступными для обычной резины.

Старательские рифленые ковры PRO-MAX показывают высокие результаты, они способны задерживать мельчайшие пылинки до 0.05мм. Тем самым решая одну из самых распространенных проблем - улавливание пылевидной фракции.
Также, преимуществом рифленых ковриков PRO-MAX является отсутствие в необходимости применения трафаретов и быстрая очистка концентрата. Упрощение и в конечном счете удешевление конструкции шлюза/драги.

• Размер: 29,5 х 60см.
• Вес: 1,27кг.
• Цвет - черный.

/
2 размер: Коврик имеет длину 50см и ширину 29.5см (без учета кромки).
Вес - 850гр.

ДРАЖНЫЙ КОВРИК DEEPSEES SOTA-701

Ковёр дражный предназначен для застилки портативных драг и шлюзов.
Это усовершенствованная модификация предыдущего ковра СОТА-501. Состоит из нескольких секций. Одна секция ковра может стыковаться и составить любую длину кратную 20см. Изготовлен из прочного и эластичного TPU резинопластика.
Преимущества:
1. Эластичный, износоустойчивый и морозоустойчивый.
2. Большая площадь высокоэффективных ловушек.
3. Быстрая очистка ковра для сбора концентрата.
4. Каждая ловушка имеет обратный угол наклона рифли, что делает в ковре множество отдельных зон для задержки тяжёлых минералов.
5. Все ловушки имеют одинаковый размер, для создания наиболее благоприятных условия для сбора концентрата.
6. Упрощает обслуживание шлюзового устройства драги.
7. Шахматный порядок, размер и боковые грани соты, позволяют удерживать мельчайшее золото вымывая большую часть ненужного чёрного шлиха.
Размер ковра: 25х100см.
Вес коврика: 1300гр.
Твёрдость по Шору -80

или

Размер ковра: 50х120см.
Общий вес: 3150гр. (6 секций)
Твёрдость по Шору: 80

ДРАЖНЫЙ КОВРИК КАНАДСКИЙ МОХ JOBE

Канадский мох Homad - это спиральный подстилочный материал для шлюзов, он выполнен из высококачественного эластичного винила. Материал без подложки. Спиральные ловушки удерживает внутри себя золотые частицы. Дражный коврик старательский мох JOBE Homad характеризуется прочностью и эластичностью. Подстилочный мат Homad применяется на портативных шлюзах, а также на коммерческих земснарядах.

Толщина - 1 cм.
Ширина - 10"/25 cм.
Длина - 48"/120 см.
Цвет - синий / зеленый

или

Толщина - 1 cм.
Ширина - 12"/30 cм.
Длина - 48"/120 см.
Цвет - синий / зеленый

или

Толщина - 1 cм.
Ширина - 20"/50 cм.
Длина - 48"/120 см.
Цвет - синий / зеленый

или

Толщина - 1,5 cм.
Ширина - 50 cм.
Длина - 120 см.
Цвет - синий/зеленый

или

Толщина - 1,5 cм.
Ширина - 30 cм.
Длина - 120 см.
Цвет - синий/зеленый

РУБЧАТЫЙ ДРАЖНЫЙ КОВРИК JOBE

Низкопрофильный V-образный коврик для добычи золота на мини драгах и проходнушках. Применяется в зоне подачи материала для его наилучшего смешивания с водой и образования пульпы, также используется как успокоитель потока и в качестве подложки для спиральных дражных ковров из винила

"Канадский/горняцкий мох".
V-образный рубчатый дражный ковёр

Купить дражный рубчатый коврик JOBE можно в различных размерах, все они представлены в нашем каталоге.

Ширина - 25 см.
Длина - 120 см.
Толщина - 4 мм.
Глубина V ячейки - 2 мм.
Цвет - черный.

или

Ширина - 30 см.
Длина - 120 см.
Толщина - 4 мм.
Глубина V ячейки - 2 мм.
Цвет - черный.

или

Ширина - 60 см.
Длина - 120 см.
Толщина - 4 мм.
Глубина V ячейки - 2 мм.
Цвет - черный.

или

Ширина - 50 см.
Длина - 120 см.
Толщина - 4 мм.
Глубина V ячейки - 2 мм.
Цвет - черный.

СЕТКА ПВЛ ДЛЯ ШЛЮЗОВ И МИНИ ДРАГ

Дражные трафареты ПВЛ (просечно - вытяжной лист) применяются при гравитационном обогащении золотосодержащих песков в шлюзах и мини-драгах. Данная сетка изготавливается с более высокими ячейками - 6мм, как например ПВЛ 20х - 30х серий, но значительно из более тонкого листа 1мм., а не 4,5-6мм.

Размер ячейки - 30х12мм. (по ГОСТ)
Размер ячейки - 20х8мм. (на просвет)
Высота подъема ячейки - 6мм.
Толщина листа - 1мм.
Холоднокатаная сталь.

или

Размер ячейки - 30х12мм. (по ГОСТ)
Размер ячейки - 20х8мм. (на просвет)
Высота подъема ячейки - 6мм.
Толщина листа - 1мм.
Холоднокатаная сталь.

или

Размер листа 50х100см.
Размер ячейки 30х12мм.
Размер ячейки на просвет 20х8мм.
Высота поперечного подъема ячейки 6мм.
Толщина металла 1мм.
Холоднокатаная сталь.

или

• Размер трафарета 40х100см.
• Размер ячейки по ГОСТ (для ПВЛ) - 45х9мм.
• Размер ячейки на просвет - 28х7мм.
• Высота поперечного подъема ячейки - 5мм.
• Толщина металла - 1мм.
• Холоднокатаная сталь.

или

• Размер трафарета 50х100см.
• Размер ячейки по ГОСТ - 45х9мм.
• Размер ячейки на просвет - 28х7мм.
• Высота поперечного подъема ячейки - 5мм.
• Толщина металла - 1мм.
• Холоднокатаная сталь.

GOLDPAN/Оборудование для добычи золота/Ковер дражный резиновый, с прямой ячейкой (750х1120мм/яч. 10х10мм, 55Шор), формовой тип
КОВЕР ДРАЖНЫЙ РЕЗИНОВЫЙ, С ПРЯМОЙ ЯЧЕЙКОЙ (750Х1120ММ/ЯЧ. 10Х10ММ, 55ШОР), ФОРМОВОЙ ТИП


КОД:364Ф
2750.00

Предзаказ
Дражные резиновые коврики используемые для извлечения и промывки мелкого золота, помогают существенно повысить процент извлеченного золота, практичны и долговечны. Пр-во: Россия, ГОСТ



Сравнить Задать вопрос

• Описание

КОВЕР ДРАЖНЫЙ РЕЗИНОВЫЙ, С ПРЯМОЙ ЯЧЕЙКОЙ (750Х1120ММ /ЯЧЕЙКА 10Х10ММ), ФОРМОВОЙ ТИП
Резиновые дражные ковры с традиционной (прямой) ячейкой выполнены из цельного куска резины методом вулканизации.
Ячейки имеют квадратную форму размером (10х10 мм; высотой 5,0 мм) и располагаются на подложке. Дражные резиновые ковры применяются в промывочных шлюзах, золотодобывающих драгах и других обогатительных установках при добыче полезных ископаемых: россыпного золота, платиносодержащих песков, алмазов.
Также используется как подложка под виниловый мат (спиральный "Канадский мох") без основы.
Предлагаемые дражные коврики для шлюзов производятся формовым методом из качественного материала (морозостойкой и износостойкой резины с полимерными добавками) и имеют многолетнюю успешную эксплуатацию. Обладают повышенной прочностью и большим сроком эксплуатации по сравнению с неформовыми коврами валкового типа.
Они позволяют улавливать мельчайшие частицы золота, легко очищаются и быстро промываются.

Ширина - 750 мм.
Длина - 1120 мм.
Толщина - 8,0 мм.
Высота ячейки - 5,0 мм.
Размер ячейки - 10,0 х 10,0 мм.
Твердость - 55 Шор
Вес - 4.2 кг.
Цвет - черный

или

Длина - 1000 мм.
Ширина - 800 мм.
Толщина - 7,5 мм.
Высота ячейки - 4,5 мм.
Размер ячейки - 8,0 х 8,0 мм.
Твердость - 55 Шор
Цвет - черный

ВИХРЕВОЙ ДРАЖНЫЙ КОВРИК

Запатентованная технология вихревых ячеек позволяет использовать разведочный шлюз, как более мощный промприбор. Коврик очень прочный и эластичный, его легко снимать и очищать, что еще более увеличивает потенциал обычного мини-шлюза. Он прослужит много сезонов и значительно увеличит скорость обогащения. Коврики VORTEX разработаны в США с использованием передовых научных технологий в области гидродинамики.

РАЗМЕРЫ:

6"X16" или 12" (30 Х 91СМ) или 8" (20 Х 91СМ) или Mini CUBE (30Х29СМ)

КОНЦЕНТРАТОР BLUE BOWL / ГОЛУБАЯ ЧАША С КОМПЛЕКТОМ РЕГУЛИРОВОЧНОГО КРЕПЛЕНИЯ И ПОМПОЙ 12V
Гравитационный концентратор Blue Bowl разработанный компанией Pioneer прекрасно удаляет черные пески из золотой пыли. Вода при поступлении в чашу движется по кругу, более легкие частицы вымываются через отверстие в центре, а золотинки остаются на дне чаши.
В качестве источника воды используется обычный водопровод или помпа 12V, которая обеспечивает подачу воды из водоема в т.ч. в режиме рециркуляции. Портативный концентратор Голубая Чаша оборудуется клапаном-регулятором подачи воды. С помощью крепления она устанавливается на старательское ведро и выравнивается. Конструкция сделана из качественных материалов и комплектующих для многолетней эксплуатации, пр-во США.
Внутренний диаметр: 30 см.
Помпа Johnson 750 GPH (3400 литров/час).
Примечание: ведро и аккумулятор не входит в комплект

ЦЕНТРОБЕЖНЫЙ КОНЦЕНТРАТОР КОНУС КПП 0.3М С ПЛАВАЮЩЕЙ ПОСТЕЛЬЮ

Модель КПП 0.3М является модернизированной версией концентратора КПП 0.2. Она отличается повышенной производительностью (до 200 кг./ч.) и надежностью. Выполнен в металлическом корпусе с новым приводом и индукционным электродвигателем 110/220/380В. Также новая версия теперь оснащается частотным инвертором регулировки оборотов.

Концентратор КПП 0.3М предназначен для извлечения тонкого и мелкого золота из аллювиальных пород и измельченных руд – на стадии разведки и разработки. Для целей поисково-разведочных работ, доводки концентратов с промприборов, опытно-промышленной и частной добычи.
В отличие от промывки на шлюзе или лотке, концентратор позволяет уловить все размеры и морфотипы золота и платины, включая чешуйчатые и волосовидные формы размером от 0,5 до 0,005мм, которые часто в пробах не определяются, и объект остается недооцененным.
Принцип работы концентраторов типа КПП с плавающей постелью:
1. Порода со струей воды (пульпа в соотношении твердой фракции в воде 1:3 -1:4) подается во вращающуюся чашу концентратора.
2. При этом под действием центробежной силы все тяжелые минералы стремятся в углубления гофрированной чаши. При этом чаша вращается по такой траектории, что происходит непрерывное встряхивание постели с тяжелой фракцией, за счет чего более тяжелые минералы проникают вглубь постели, а более легкие минералы постепенно вытесняются из чаши вместе с пульпой.
3. Центробежное ускорение в аппарате составляет 50-150 G. Это позволяет извлекать из пульпы золото и платину размером от 3-5 микрон – до 1-3 мм, включая чешуйчатые, пористые или волосовидные формы частиц.
Малый вес/габариты и простота конструкции в сочетании с высокими центробежными силами дают все основание считать концентратор для золота КПП 0.3М самым оптимальным вариантом для скоростной оценки аллювиальных и коренных залежей при промышленной добычи золота и разработке месторождений с применением портативного оборудования. Сменная чаша позволяет проводить обработку разных проб путем простой замены чаш, на что требуется не более 1 мин.
Преимущества концентратора для добычи золота Конус:
• Концентрирует размеры частиц золота от 3-5 микрон в сравнении с 30-40 микронами, концентрируемых на других популярных концентраторах.
• Размер питающего материала до 2-2.5 мм.
• При работе центробежного концентратора не требуется чистой воды. Можно использовать оборотную техническую воду.
• Отсутствует сложная по конструкции и эксплуатации гидравлическая струйная система для разрыхления постели в чаше
• Добыча золота и платиноидов остается высокой, несмотря на содержание минералов (3-5 г / см3) в канавках.
• Хорошо разбивает глинистый материал.
• Простота конструкции обеспечивает высокую надежность и рекордно низкую цену в сравнении с аналогами.
• Вес и габариты -11 кг. / 50х39х31см.
• Высокая степень модульности, быстрая замена чаши.
Питание осуществляется от сети 220V.

Комплектация: концентратор, чаша полиуретановая, частотный инвертор, ЗИП (доп. чаша и комплект роликов), паспорт.

НИЗКОПЕННЫЙ ТЕХНИЧЕСКИЙ КОНЦЕНТРАТ MAGIC DROP / МАГИЧЕСКАЯ КАПЛЯ
JOBE Magic Drop уменьшает поверхностное натяжение воды. Применяется в лотках, концентраторах и другом оборудовании. Для рециркуляционной системы на 50 литров достаточно всего нескольких капель. Это концентрат, поэтому используйте экономно, не допускай образования пены.
Техническое низкопенное жироудаляющее средство Magic Drop #5982 имеет жидкую консинстенцию (практически соответствует вязкости воды), замерзает при низких температурах, после размораживания сохраняет все свои свойства. Уровень pH - 10. Удаляет жировые, мыльные и другие улично-бытовые загрязнения. Применяется на пластиковых, металлических в т.ч. алюминиевых, деревянных, а также стеклянных и каменных поверхностях. Удаляет жиры с резиновых, каучуковых и ПВХ-поверхностей.
Цена указана за 1 бутылку 4oz./120мл. (на фото показаны фронт и тыл одной бутылки).

АВТОМАТИЧЕСКИЙ СПИРАЛЬНЫЙ КОНЦЕНТРАТОР DESERT FOX / "ЛИС ПУСТЫНИ" ДЛЯ ОБОГАЩЕНИЯ КОНЦЕНТРАТА

Magic Drop для снятия поверхностного натяжения - в подарок!
Desert Fox представляет собой компактный и легкий концентратор в надежном кейсе. Его удобно возить в машине и самостоятельно переносить, конструкция позволяет аккуратно укладывать в кейс подставку, спиральное колесо и все комплектующие. В рабочем положении концентратор может устанавливаться непосредственно в кейсе или отдельно. Рабочее колесо имеет 7 отдельных спиралей, которые забирают золото 7 раз при каждом обороте колеса (105 раз в минуту). Спирали постепенно улавливают золото и перемещают его к центру, а затем сбрасывают в трубу-вал, которое в итоге попадает в висящий с обратной стороны колеса улавливающий лоток.
Встроенная система вибрации позволяет уменьшить время обогащения до 25%. Также регулируется напор воды, поступающий в штангу орошения и угол наклон спирального колеса, чтобы удалить черный песок и гарантированно оставить только золото.
Концентратор Лис Пустыни очень экономичен в потреблении воды, для работы ему необходимо всего 13-14 литров на день. При этом его производительность составляет до семидесяти килограммов концентрата в час. Помпа и электродвигатель работают от любого автомобильного аккумулятора (12 Вольт) или даже от солнечной панели мощностью 35 Ватт.
Все узлы концентратора предназначены для надежного использования на открытом воздухе без смазки и технического обслуживания. Вал прямого привода.
Технические характеристики концентратора Desert Fox #5158

• Высота: 51 см
• Ширина: 36.8 см
• Длина: 51 см
• Вес: 4,7 кг.
• Диаметр колеса: 31 см / 12,5 дюймов
• Электропитания: 12Вт, 5Ач
• Потребность воды: 13-14 литров в день
• Производительность помпы: 450 галлонов в час / 28 литров в мин.
• Размер кейса: 26 x 38 х 45 см

Новая форма 12-дюймового спирального колеса для концентратора Desert Fox была усовершенствована, также изменен материал пластика. В итоге созданы более четкие края спиралей с более ровными линиями. Появились рифли на бортах и немного увеличен внутренний диаметр до 31,5 см. Свойственные только этому колесу семь спиралей были сохранены.
Новая версия также оснащается микро-регулятором для более тонкой настройки угла.

РУКАВ НАПОРНЫЙ ДЛЯ МОТОПОМП РПК(В) 50ММ, 20 МЕТРОВ С ГОЛОВКАМИ

Рукав пожарный РПК(В)-50-1,0-УХЛ1 (20±1м) с комбинированными соединительными головками ГР-50А для пожарной техники и мотопомп в скатке.

Тип: напорный
Диаметр: 50мм.
Длина: 20м.
Соединительные головки: ГР-50А (алюминиевые) - 2шт.

Расшифровка:

• РПК — рукав для пожарных кранов и переносных мотопомп
• (В) — внутренняя гидроизоляция
• 50 — условный проход (диаметр) в мм
• 1,0 — давление в МПа
• УХЛ1 — для умеренного и холодного климата (-60С - +50С)
• ГР-50А - головка рукавная соединительная напорная, диаметр 50мм, А - алюминиевая

GOLDPAN/Оборудование для добычи золота/ПОМПЫ / РУКАВА / ПУЛЬПОВОДЫ / АРМАТУРА/Напорно-всасывающий шланг ПВХ (пульповод), 1 п. метр
5из13
НАПОРНО-ВСАСЫВАЮЩИЙ ШЛАНГ ПВХ (ПУЛЬПОВОД), 1 П. МЕТР

КОД:9055
510.00

В наличии
Цена указана за 1 пог. м.

• Описание

НАПОРНО-ВСАСЫВАЮЩИЙ ШЛАНГ ПВХ #9050

Пульповод/рукав всасывающий c внутренним диаметром 50 мм. Данный тип шланга производится одновременным соединением экструдируемых стенки из мягкого термопластичного полимера и жесткой спирали из ударопрочного ПВХ.

Характеристики:

• температурный диапазон от -5 °С до +60 °С.
• диаметр внутренний 50 мм
• диаметр внешний 59 мм
• рабочее давление 5 атм
• вес 0,67 кг. пог. метр
• гладкая внутренняя поверхность;
• цвет – прозрачная/прозрачно-зеленая стенка, белая армирующая спираль.
• стенка – прозрачный ПВХ;
• спираль – ударопрочный жесткий ПВХ
• универсальный напорно-всасывающий шланг;
• эластичный, средне-тяжелый;
• устойчив к кислотно-щелочным средам, химикатам;
• устойчив к микроорганизмам;
• производство Россия.

ГОЛОВКА ПЕРЕХОДНАЯ ГП-50*80
Напорные переходные головки используются для быстрого, герметичного и прочного соединения пожарных рукавов различного диаметра между собой или с оборудованием. Давление 1,6 МПа, климатическое исполнение УХЛ1, алюминиевая.

ГОЛОВКА СОЕДИНИТЕЛЬНАЯ РУКАВНАЯ ГР-80 (ГРВ)
Головка напорная соединительная рукавная предназначена для быстрого, прочного и герметичного соединения напорных или всасывающих рукавов между собой, мотопомпами и другим пожарным оборудованием. Оснащена резиновым уплотнительным кольцом КН-80. Материал – алюминий.

РУЧНОЙ ПОЖАРНЫЙ СТВОЛ РСП-50А
Брандспойт РСП-50А предназначен для направления одного из двух типов струи воды (компактный или распыленный). Оборудован запорным устройством для прекращения или регулировки подачи воды. Имеет соединение для головки ГР-50. Материал - Алюминий.

Вес: 1,4 кг.
Длина: 35 см.

• Толщина нижней пластины - 30 мм
• Толщина верхней пластины - 30 + 25 мм
• Усилие отрыва стяжки - 4 500 кН
• Пропускная способность конвейера — PF6/1342 - прибл. 0,85 м²
• Усилие на сдвиг - > 6 000 кН
• Ширина линейного рештака — PF6/1242 - 1 242 мм
• Ветви цепи - DKB 42×146; DKB 48×160/144
• Ширина пластины — PF6/1042 - 888 мм
• Ширина пластины — PF6/1242 - 1 088 мм
• Ширина линейного рештака — PF6/1042 - 1 042 мм
• Ширина пластины — PF6/1342 - 1 188 мм
• Ширина линейного рештака — PF6/1342 - 1 342 мм
• Корпус стяжки FoS - 1,5 раза
• Ширина пластины — PF6/1142 - 988 мм
• Ширина линейного рештака — PF6/1142 - 1 142 мм
• Толщина пластины - 30 + 25 мм
• Пропускная способность конвейера — PF6/1142 - прибл. 0,58 м²
• Высота профиля - 350 мм
• Усилие отрыва стяжки - 4 500 кН
• Пропускная способность конвейера — PF6/1242 - прибл. 0,72 м²
• Пропускная способность конвейера — PF6/1042 - прибл. 0,58 м²
• Вертикальное шарнирное сочленение - до ±6°
• Горизонтальное шарнирное сочленение - 0,8°-1,2°

• Усилие отрыва стяжки - 4 500 кН
• Толщина верхней пластины - 30 + 25 мм
• Толщина нижней пластины - 30 мм
• Ширина пластины - 1 388 мм
• Ветви цепи - DKB 60×135/181
• Ширина линейного рештака - 1 542 мм
• Усилие на сдвиг - > 6 000 кН
• Пропускная способность конвейера - приблизительно - 1,15 м²
• Усилие отрыва стяжки - 4 500 кН
• Толщина пластины - 30 + 25 мм
• Горизонтальное шарнирное сочленение - 0,8°-1,2°
• Корпус стяжки FoS - 1,5 раза
• Вертикальное шарнирное сочленение - до ±6°
• Высота профиля - 350 мм

Универсальный шлюз для промывки рассыпного золота JOBE #6504 состоит из шлюзовой камеры (92х25,5х10 см) с ручкой для переноски и съемного расширителя (27х45 см) с комплектом болтов. Это полностью готовое решение с рифлевой планкой, просечно-вытяжной сеткой, резиновым V-образным ковриком на входном участке, и виниловым матом "Канадский мох" с отдельной подложкой.
Эта проходнушка является идеальным инструментом для добычи и изысканий. Два типа рифлей на этом шлюзе были разработаны для наилучшего результата при работе с различными условиями подачи воды и характеристиками материала. Первые несколько рифлей представляют собой классические струйные рифли, и предназначены для работы с минимальным потоком воды. Они обеспечивают нужную скорость движение воды по всей поверхности шлюзовой камеры. Затем идет участок с "венгерскими" планками, которые отлично справляются с более мощным потоком воды. Сочетание этих двух типов рифлей позволяет создать оптимальные завихрения для осаживания золотых и других более тяжелых частиц, а также эффективно задействовать весь размер шлюзовой камеры. Система защелок отцентрирована, для быстрой и легкой очистки, также они имеют возможность регулировки при укладке более толстого пирога дражных ковров. Участок с резиновым (ребристым) дражным ковриком на входе позволяет равномерно распределить материал и обеспечить подачу на рифли пульпу с оптимальным соотношением твердого к жидкому, а также мгновенно увидеть крупные золотые частицы или минералы.
Десятилетиями накопленный опыт старателей по всему миру воплотился в конструкциях шлюзов JOBE, именно эти классические шлюзы являются эталоном для подражания. Эффективная промывка золота шлюзами JOBE обеспечивается также применения современных технологий производства - точная лазерная резка при раскрое и гибка гибка металла, плакировка цинка стальных элементов, надежные прижимные скобы шведского производства. Толстые стенки придают ему жесткость, а алюминий малый вес.
Купить шлюз для промывки золота JOBE можно в нескольких исполнениях, отличающихся материалом и защитным покрытием рифлевой планки и просечно-вытяжной сетки:
арт. #6504_П (сталь с порошковым покрытием)
арт. #6504_П1 (сталь с порошковым покрытием и ПВС без покрытия)

арт. #6504_Г (сталь с гальваническим цинкованием)

арт. #6504_362* (сталь с порошковым покрытием, ДРАЖНЫЙ КОВРИК резиновый с наклонной ячейкой 362).
*Шлюз в данном исполнении комплектуется резиновым дражным ковриком с наклонной ячейкой (размером 8,5 х 5,0мм, высотой 5,5мм) вместо винилового мата "канадский мох" и отсутствует прижимная пвл сетка. Доп. фото шлюза с резиновым ковриком во вкладке выбора артикула #6405_362

Универсальный шлюз JOBE 6504 - может стать базой для создания портативной драги. Для этого необходимо применить дополнительные комплектующие:
#6505 - водоводный короб (коллектор для преобразования водного потока)
#6508 - загрузочный бункер с классификационной решеткой для распределения потока и материала
#7590 - комплект универсальных стоек
#7587 - удлинитель

ШЛЮЗ ДЛЯ РАЗВЕДКИ И ДОБЫЧИ ЗОЛОТА ЗОЛОТОЙ ПОМОЩНИК #6535
Портативный алюминиевый шлюз #6535 аналогичен модели #6524, но имеет съемный впуск и оборудован ручкой для переноски. Эффективность добычи золота этим шлюзом обеспечивается благодаря проверенной конструкции и современной технологии производства. При его изготовлении используется промышленное ЧПУ оборудование и качественный алюминий. Толстые стенки камеры придают конструкции жесткость, а используемый алюминий обеспечивает малый вес и решает проблему образования коррозии.

Шлюз имеет следующие размеры: 75 см. в длину (60 см. без впуска) и 20 в ширину, высота бортов - 8 см. Общий вес с дражным ковриком - 2,9 кг.

Выверенная система рифлей изготавливается путем точной лазерной резки, с защитным порошковым покрытием.
Она состоит из 5 желобков и крепиться двумя прижимными винтами. Улавливающие рифли имеют два вида для наилучшей работы с потоками воды различной силы, а также при подаче неоднородного материала. Перед ними находится зона загрузки материала с резиновым рубчатым покрытием. Такая схема позволяет подавать на рифли материал равномерно, а черный резиновый коврик дополнительно служит для облегчения визуального контроля наличия самородков. Подстилочный материал надежно прижимается решеткой ПВЛ и рифлевой планкой. В комплектации от производителя поставляется виниловый спиральный коврик (Канадский мох) без основы и отдельная рифленая подложка.
Мы предлагает своим заказчикам только высококачественные и эффективные промприборы российского и американского производства. У нас можно заказать и купить с доставкой портативный шлюз для добычи золота.

КОЛЛЕКТОР JOBE #6505 ДЛЯ ДРАГИ И ШЛЮЗА
Преобразует поток воды в шлюзовую камеру. Коллектор имеет прочную конструкцию, выполненную из алюминия с применением точной лазерной резки. Разработан для шлюзов JOBE, GOLD BUDDY 45", Keene A52, также подходит к любой другой шлюзовой камере шириной 25 см. и высотой бортов не менее 10 см. Фитинг пульповода 1 1/2". В комплекте штуцер для шлага D - 38мм.
В некоторых случаях, для установки коллектора на шлюз вам потребуется просверлить отверстия для закрепительных болтов. Весит всего 1,4 килограмма.
Длина 20 см. (без учета штуцера), высота 16 см.
Производство: JOBE.

Алюминиевый раструб для шлюзов JOBE #6504 и мини драг GOLD BUDDY серии Magnum. Болты в комплекте.

• Ширина входа 45см.
• Длина 27см. (удлиняет шлюз на 25см.)
• Высота 9,8см.

Позволяет модернизировать промпибор для работы в потоке воды.

Когда эта плавдрага впервые появилась на рынке, она сразу стала законодателем моды, и годы спустя она остается черезвычайно популярна. Пока другие 2,5-дюймовые драги плавали на надувных резиновых камерах, требовали нижнего эжектора для создания вакуума и имели ограниченные возможности по глубине, драга Proline 2,5" держалась на прочных понтонах и использовала верхний эжектор для создания вакуума. Первоначально она была оснащена помпой HP175, но этот насос был заменен новыми, экономичным HP100 или HP200, который мощнее и при этом легче старого.
Самая последняя модель драги претерпела некоторые улучшения. В частности, совершенно новый расширитель и шлюз. Эта конструкция с болтовым соединением, точно такая же, как та, что используется на больших драгах. Этот новый комплект прочнее и разбирается, занимая меньше места, когда не используется. Как и в предыдущих моделях, эта драга опирается на понтоны в качестве конструктивного элемента, что устраняет необходимость в традиционных каркасах и позволяет снизить вес. Передние и задние поперечины крепятся к понтонам с помощью болтов, которые вкручиваются в резьбовые вставки.
Для тех, кто заинтересован сохранить минимальный вес и портативность, мы предлагаем эту драгу с меньшей мотопомпой Honda GXH50/HP100. Она тише и требует меньше топлива для работы, чем HP200, но менее мощная и не способна приводить в действие воздушный компрессор.
Независимо от того, какой вариант мотопомпы вы выберете, будьте уверены, что вы получаете небольшую надёжную драгу, которая отличается высокой производительностью и качеством.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИДвигатель: Honda GXH50
Насос: HP100
Шлюз: 305 х 1016 мм (12" x 40")
Шланг драги: 2,5" x 3 м
Шланг высокого давления: 1,25" x 1,37 м
Всасывающий шланг: 2" x 0,76 м
Плавучесть: 2 пластиковых понтона 216 х 902 х 1384 мм
Вес: 34 кг
Плавдрага Proline 2.5" доступна в следующих комплектациях:
2.5" Dredge w/Honda двигатель GXH50 и помпа HP100
2.5" Dredge w/Honda двигатель GX120 и помпа HP200
2.5" Dredge w/Honda двигатель GX120 и помпа HP200 с комплесором T-80


Промприборы Proline поставляются "под заказ", средний срок доставки в РФ составляет 45 дней при наличии оборудования на складе Proline Mining в Калифорнии.

ДРАГА PROLINE 3" НА ПЛАСТИКОВЫХ ПОНТОНАХ С ПОМПОЙ HONDA GX160/HP300
ГОДЫ БЕСПЕРЕБОЙНОЙ РАБОТЫ И НЕПРЕВЗОЙДЁННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
Когда инженеры компании Proline Mining проектировали 3-дюймовую драгу, они решили создать машину, которая, решала большинство проблем, связанных с этим размером драг.
До её появления большинство 3-дюймовых драг были по существу того же размера, что и их 4-дюймовые аналоги, потому что они использовали те же понтоны, раму, насос и т.д. Эта драга был разработана, чтобы быть меньше и легче, чем 4-дюймовая драга без ущерба для прочности или стабильности. Она установлена на собственной раме с понтонами, которые соответствуют её размеру и весу. Еще одна уникальная особенность этой драги - это насос. На сегодняшний день HP300 - это единственный насос на рынке, разработанный специально для 3-дюймовых драг. Нет смысла платить за большой, тяжелый насос, когда задача состоит в том, чтобы уменьшить размеры и вес.
Это самая маленькая драга, которую предлагает Proline с широко известной системой соединения шлангов "sure-flow". Эта проверенная и надежная конструкция позволяет избегать скопления камней на поверхности и облегчает подключение шланга к эжектору.
В то время, как некоторые компании сейчас строят хрупкие, нестабильные драги, чтобы сократить производственные затраты, и называют свои творения «мини» или «ультра», Proline продолжает создавать настоящие 3-дюймовые драги, чтобы обеспечить годы безотказной работы с непревзойденной производительностью.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИДвигатель: Honda GX160
Насос: HP300
Шлюз: 356 х 1219 мм (14" x 48")
Шланг драги: 3" x 4,57 м
Шланг высокого давления: 1,5" x 1,52 м
Впускной шланг: 2,5" x 0,96 м
Плавучесть: 2 понтона 317 х 1041 х 1676 мм
Вес: 70,3 кг
Плавдрага Proline 3" доступна в двух вариантах:
3" Dredge w/Honda двигатель GX160 и помпа HP300

3" Dredge w/Honda двигатель GX160 и помпа HP300 с комплесором T-80

Промприборы Proline поставляются "под заказ", средний срок доставки на наш склад в Москве составляет 45 дней (при непосредственном наличии оборудования на складе Proline Mining в Калифорнии).

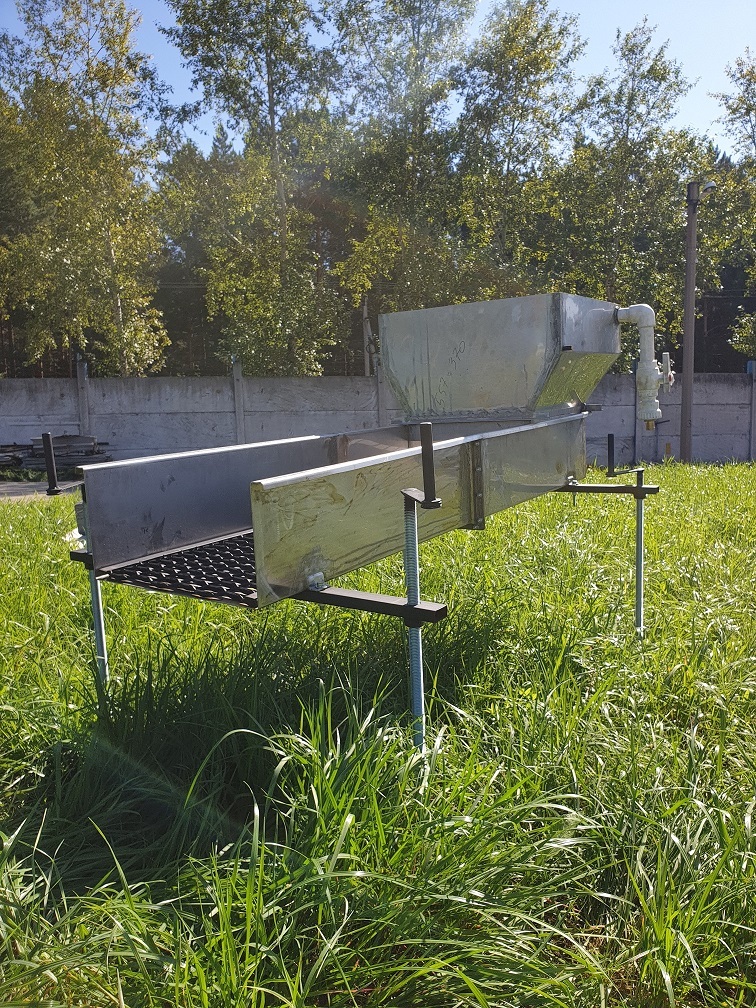

ШЛЮЗ MAGNUM #7586 НА НОЖКАХ
Это стандартный проходной блок для мини драг GOLD BUDDY, JOBE и Keene. Шлюз имеет длину 92см, ширину 25см, глубину 10см. Укомплектован прижимным трафаретом с высокоэффективными рифлями, сеткой, шахтерским мхом Miners Moss и полноразмерным ребристым ковриком-подложкой. Стойки имеют регулировку угла наклона, а четыре прижимных защёлки трафарета регулировку по высоте.

Шлюз выполнен из качественного алюминия толщиной 1.5мм, стальные части трафаретов, ножек, креплений оцинкованы. Весит 15,3 фунта, включая стойки.
Конструкция позволяет установить бункер с размывом #6508 или коллектор #6505, а также удлинитель Magnum #7587.

МИНИ-ДРАГА MAGNUM #7800 (БАЗОВАЯ ВЕРСИЯ)
Портативная драга GOLD BUDDY Magnum 10" разработана на основе 10-дюймового шлюза Magnum (#7508) с его регулируемой стойкой на 4 ножках и дополнена коллектором (#6505) и адаптером (#7588). Подача воды осуществляется через коллектор с ручной загрузкой материала или через эжектор.
Это одна из самых высокоэффективных портативных систем. Конструкция выверена годами успешного применения и неоднократно модернизировалась для повышения результата. При этом драга очень компактна.
Внимание: Адаптер #7588 (в т.ч. отображенный на фото драги) временно не входит в комплектацию. Цена указана за вычетом его стоимости.
Драга для золотодобычи имеет длину корпуса 132см, ширину 25,5см, глубину 10см. Фитинг пульповода 1 1/2" (40мм), штуцер для шлага D - 32/38мм.
В комплекте жесткий стальной трафарет интенсивного осаждения с восьмью высокоэффективными рифлями, прижимная сетка ПВЛ, шахтерский мох Miners Moss и резиновый V-образный коврик-подложка. Стойка с регулировкой угла наклона. Четыре прижимных защёлки надежно фиксируют трафарет и обладают регулировкой по высоте.
Драга выполнена из качественного алюминия толщиной 1.5мм, стальные части: трафарет, сетка пвл, стойки, крепления - оцинкованы. Все элементы драги производятся на современном высокоточном оборудовании с ЧПУ, что обеспечивает надежное и легкое соединение штатных и дополнительных узлов.
Конструкция позволяет модернизировать драгу заменив коллектор бункером под размыв (#6508), а также удлинив ее с помощью дополнительных секций (#7587). А отсоединив ножи с коллектором и примкнув расширитель (#6515) вы получите шлюз для установки в поток. Все крепления унифицированы.
При использовании погружного насоса (трюмной помпы) агрегат также может быть оснащен рекуперационной ванной для обеспечения рециркуляции воды.
Рекомендуемые параметры помпы для подачи воды в режиме ручной загрузки материала: 7500-9500 л/ч.

ШЛЮЗ-УДЛИНИТЕЛЬ GOLD BUDDY MAGNUM #7587 С ПОДСТАВКОЙ
#7587 можно использовать для увеличения длины шлюзов GOLD BUDDY, JOBE и Keene на 90см.
У него такой же трафарет, прижимная сетка, шахтерский мох и резиновый коврик-подложка что и у GOLD BUDDY Magnum 10". Удлинитель включает в себя одну регулируемую подставку в сборе. Для установки на некоторых шлюзах JOBE и Keene может потребоваться сверление новых монтажных отверстий.
Вы можете использовать столько удлинительных шлюзов, сколько требуется для получения необходимой длины.
Ширина 25см.
Высота борта 10см.
Вес

МИНИ ШЛЮЗ ДЛЯ ДОБЫЧИ ЗОЛОТА JOBE 6524
Промывочный мини-шлюз #6524 самый портативный алюминиевый шлюз из линейки JOBE. Он отлично подходит для разведки и работы на удаленных участках. Его легко переносить и скрывать от посторонних глаз. Качественная промывка золота обеспечивается мини шлюзом JOBE благодаря современной технологии производства. Точная лазерная резка из цельного листа стали, с последующей оцинковкой обеспечивает очень легкие, но прочные системы рифлей, а плакировка цинка позволяет десятилетиями бороться со ржавчиной. Шлюз не имеет сварных соединений, шлюзовая камера составляет 60 см. в длину, 18 в ширину и 6.5 в глубину. Вес всего - 1,3 кг. Толстые алюминиевые стенки придают ему жесткость и обеспечивают малый вес. Шлюз для промывки золота имеет расклешенный V-образный впуск с резиновым ковром, приклеенным до рамки с рифлями. Подстилочный мат надежно прижимается благодаря наличию стальной решетки. В заводском комплекте поставляется ворсовой рубчатый дражный коврик (#5740 - Stuff Deep Mat).
Второй дражный коврик Homad 10 "Канадский мох" - в подарок!
Мы комплектуем шлюзы JOBE дополнительным виниловым спиральным ковром без основы Старательский мох (Кочевник). Сочетание двух дражных ковров позволяет создать абсолютно готовое решение для разведки и добычи золота. Ковры можно применять отдельно друг от друга, в зависимости от условий работы, но наилучший результат достигается их совместным использованием, где ворсовое покрытие #5740 - Stuff Deep Mat является основой для винилового мата Homad 10.
Промприборы американского производства JOBE - это высококачественный инструмент заводского производства, одна из самых популярных марок в США и Канаде. Отдельные элементы используются в шлюзах других американских производителей таких как Keene, Gold Buddy и др. Шлюзы для промывки золота JOBE имеют наилучшие отзывы за десятилетия эксплуатации благодаря оптимальной конструкции, проверенным техническим решениям, высокому качеству изготовления и удобству использования.

ШЛЮЗ ДЛЯ ДОБЫЧИ ЗОЛОТА ИЗ ABS ПЛАСТИКА SE GP-SB32 PROSPECTOR'S, 30"
SE GP-SB32 Prospector's Choice Green Lightweight Sluice Box, 30"
Портативный шлюз SE GP-SB32 полностью изготовлен из прочного ABS пластика с регулируемым ремнем для переноски в различных конфигурациях (на плече или спине). В шлюзовой камере есть 4 (интегрированных в корпус) традиционных и проверенных вида золотосборных рифлей, включая венгерский, V-образный, микро-и квадратный.
Размер шлюза по длине 120 см.; по ширине 27.5 см. Борта имеют высоту 8 см.
Его легко транспортировать т.к. вес всего 2,8 кг.
SE стремится предоставить старателям лучшее и современное портативное оборудование для золотодобычи. Вы будете наслаждаться качеством и функциональностью нашего SE GP-SB32 Prospector's 30" .

GOLDPAN/Оборудование для добычи золота/Шлюз для промывки золота VORTEX 45" VDM
ШЛЮЗ ДЛЯ ПРОМЫВКИ ЗОЛОТА VORTEX 45" VDM
Поделиться

КОД:45/VDM12
Свяжитесь с нами насчёт цены

Предзаказ



Сравнить Задать вопрос

• Описание

ПОРТАТИВНЫЙ ШЛЮЗ VORTEX45" С ВИХРЕВЫМ ДРАЖНЫМ КОВРИКОМ VDM12
Конструкция шлюза Vortex 45" (120х30х10 см.) состоит всего из двух компонентов - это шлюзовая камера с расклешенным впуском и полиуретановый вихревой мат Супер Коврик 12 (Vortex, арт. VDM12). Толщина полиуретанового мата 1,5 см. и поэтому шлюз дополнительно оснащается закрепительной планкой. Она служит для плавного переката водяного потока на рабочую поверхность дражного ковра и одновременно удерживает его от сползания. Шлюз выполнен из алюминия толщиной 2 мм. Общий вес - 6,2 кг.
В отличии от классической конструкции, шлюз Vortex 36" позволяет мгновенно снять ковер и быстрое его очистить. Это обеспечивается отсутствием рифлевой планки, прижимной сетки и элементов фиксации всех компонентов в шлюзовой камере. В шлюзе находиться только один, высокопрочный, эластичный и долговечный полиуретановый дражный коврик. Конструкция проста, а значит надежна и долговечна. Дражные коврики Vortex изготавливаются из полиуретан высокого класса, в отличии от классических резиновых, спиральных виниловых и различных ворсовых ковров, он обеспечивает значительно больший срок эксплуатации и высокую износостойкость. Поэтому Ваши затраты сегодня окупятся завтра. Покупать новый дражный ковер перед каждым сезоном теперь не понадобиться.
Дражный коврик Vortex позволяет добывать самое мелкое золото, он спроектирован с использованием самых передовых научных технологий в гидродинамике специально для золотодобычи. Форма вихревых ячеек, создает зоны низкого давления, которые при апробировании на практике показали великолепный результат.

ПЛАСТИКОВЫЙ ШЛЮЗ LE TRAP SLUICE BOX
Рифли этого шлюза представляют собой двухступенчатую конструкцию с рампой для самоочистки. Лоток для самоочистки на левой стороне, позволяет легко наклонять шлюз и быстро его очищать. Le Trap также используется в составе мини-драги или доводочной установки, для этого монтируется распылительная система в верхней части шлюза. Вы покупаете шлюз с верхней торцевой стенкой, чтобы устройство можно было превратить в highbanker (мини-драгу) и установить размыв. Если вы просто хотите использовать его в ручье с водой, протекающей через него, отрежьте или спилите ее, чтобы впустить воду в шлюз.
Пластик позволяет создать расклешенную конструкцию рифлей, что заставляет поток воды менять скорость, замедляться, когда он проходит через разные участки шлюза. Это приводит к оптимальному извлечению золота с различной фракцией, эффективно работают все участки!
Le Trap идеальный шлюз для случаев, когда вес должен быть сведен к минимуму.
Всегда проверяйте свои хвосты при использовании любого шлюза, чтобы убедиться, что вы не теряете золото. В большинстве случаев настройка потока воды или угол шлюза значительно увеличит скорость захвата мелкого золота.
Длина шлюза: 48" / 120 см.
Ширина: 12-14" / 30-35 см.
Вес: 1.8 кг.

МИКРОШЛЮЗ SE GP-SB36PT
Карманный шлюз для золотодобычи изготовлен из эластичного TPR пластика. Он легкий и гибкий, его удобно взять с собой, чтобы разведать и исследовать новое место, прежде чем принести свое более крупное оборудование. Несколько видов рифлей помогают задержать больше нужных находок. Есть отверстие для страховочной веревки.

Размер: 30 х 6.7 х 3 см. (расширитель 14.5 см.)
Вес: 210 гр.

БУНКЕР GOLD BUDDY #6508 ДЛЯ МИНИ ДРАГИ.
Портативный бункер GOLD BUDDY / ЗОЛОТОЙ ПОМОЩНИК предназначен для размыва материала при добычи золота на промприборе. Выверенная за десятилетие конструкция наиболее оптимальна и максимально производительна. Этот бункер применяется старателями по всему миру. Для его изготовления используется точная лазерная резка и высокоточное промышленное оборудование.
Материал изготовления - алюминий и нержавеющая сталь.
Съемный экран классификатора (колосниковая решетка) сделан из калиброванных нержавеющих прутков диаметром 5мм. Это хоть и более дорогостоящий, но зато и самый надежный вариант. Он позволяет забыть о ржавчине и ее отслоениях. Также конструкция классификатора не позволяет засоряться решетке. Классификаторы других видов подвержены "ловить" камни намного чаще, которые приходиться удалять уже вручную.
Верхняя часть бункера имеет размер 45 х 45 см. и оснащена двумя водоводами для размыва материала. Направление потока воды можно регулировать поворотом оросителя.
Бункер для минидраги JOBE имеет отверстие для крепления пульповода диамером 50мм если не предполагается ручная загрузка.

Он отлично используется с универсальным шлюзом ЗОЛОТОЙ ПОМОЩНИК #6504, который благодаря этому легко трансформируется из шлюза в промприбор. А также работает с другим промприборами GOLD BUDDY / ЗОЛОТОЙ ПОМОЩНИК или является их составной частью. Он совместим со шлюзом Keene А52, или любым другим шлюзом шириной 10 дюймов / 25,5 см. Монтажные отверстия для крепления болтами к шлюзовой камеры уже имеются. В некоторых случаях вам требуется просверлить два отверстия.
Общий вес бункера GOLD BUDDY для добычи золота составляет 5 кг.

ДРАЖНЫЙ КОВРИК ДЛЯ ПРОМЫВКИ ЗОЛОТА НА ШЛЮЗЕ С НАКЛОННОЙ ЯЧЕЙКОЙ, 250Х800ММ
Резиновые дражные коврики 362 с индексом Ф изготавливаются формовым способом. Поэтому обладают повышенной прочностью и стойкостью к износу в сравнении с неформовыми коврами валкового типа (362Амур).
Дражные коврики 362Ф изготавливаются при помощи вулканизационного гидравлического пресса. Формование и вулканизация осуществляется по ГОСТ 23165-78 из высококачественной износостойкой и морозостойкой резиновой смеси с оптимальными технологическими параметрами: давление, температура, время вулканизации и др.
Резиновая гомогенная смесь является важным фактором в качестве конечного РТИ. Её основой является каучук, а также технический углерод, противостарители, вулканизаторы и другие компоненты. Изготовление резиновой смеси для дражных ковров 362Ф полностью автоматизирован и осуществляется в резиносмесителях, при точных показателях давления, температуры и временного режима.
Благодаря применяемой технологии производства у данных ковриков есть еще одно важное преимущество - высокая эластичность, которая сохраняется даже при значительно низких температурах. Эластичность дражного ковра 362Ф противостоит заиливанию, создавая эффект - самоочистки.
Формовые ковры для золотодобычи 362Ф изготавливаются двух типов: с твердостью 55 и 65 Шор.
Ширина - 250мм.
Длина - 800 мм.
Толщина - 8,0 мм.
Высота ячейки - 5,5 мм.
Размер ячейки - 8,5 х 5,0 мм.
Твердость - 55 Шор.
Вес - 1,1 кг.
Цвет - черный

или

Формовые ковры для золотодобычи 362Ф изготавливаются двух типов: с твердостью 55 и 65 Шор.
Ширина - 300мм.
Длина - 800 мм.
Толщина - 8,0 мм.
Высота ячейки - 5,5 мм.
Размер ячейки - 8,5 х 5,0 мм.
Твердость - 55 Шор.
Вес - 1,35 кг.
Цвет - черный

или

Формовые ковры для золотодобычи 362Ф изготавливаются двух типов: с твердостью 65 и 55 Шор.
Ширина - 1000мм.
Длина - 800 мм.
Толщина - 8,0 мм.
Высота ячейки - 5,5 мм.
Размер ячейки - 8,5 х 5,0 мм.
Твердость - 65 Шор.
Вес - 4,4 кг.
Цвет - черный

ДРАЖНЫЙ КОВЕР ИЗ ПОЛИУРЕТАНА ЭЛУР-80 С НАКЛОННОЙ ЯЧЕЙКОЙ

Полиуретановые дражные коврики ЭЛУР представляют собой цельнолитые листы, изготовляемые из полимерного компаунда ЭЛУР-80. Предназначаются для обогащение россыпного золота, платины, алмазов и других природных ископаемых. Дражные ковры, изготовленные из полиуретана на современном заводском оборудовании имеют значительно больший эксплуатационный ресурс (в 5-6 раз) чем дражные ковры из резины. А, также точную геометрию линий и кромок. Они эластичны и морозостойки. При этом полиуретан существенно легче (практически в два раза), что облегчает транспортировку и создает дополнительную экономию на доставке.
Коврики Элур специально разработаны для добычи золота на шлюзах, мини-драгах, драгах и серийно выпускаются с 2017 года.
Отличительной особенностью является пологая форма кромки рифлей, углубленные и увеличенные ячейки - это обеспечивает эффективное плавное завихрение. В сочетании с наклоном такое решение показало, что извлечения мелкого золота увеличилось на 10 - 15%. Высокая стойкость полиуретана к износу обезопасит вас от схода в процессе работы.
Коврики Элур-80 способны работать в колоде без трафарета, это значительно упрощает конструкцию промприбора, облегчает обслуживание и ускоряет работу по очистке.
Размер: ширина 100 см, длина 80 см.
Размер ячейки:10,5х6,0 мм.
Угол наклона ячейки: 60 гр.
Толщина ковра: 0,9 мм.
Глубина ячейки: 7,0 мм (по продольным линиям) и 6,0 мм (по поперечным рифлям)
Прочность при разрыве: 34,4 МПа.
Твердость: 70 ШорА.
Вес: 4,6 кг.

или

Размер: ширина 50 см, длина 80 см.
Размер ячейки:10,5х6,0 мм
Угол наклона ячейки: 60 гр.
Толщина ковра: 9 мм.
Глубина ячейки: 7,0 мм (по продольным линиям) и 6,0 мм (по поперечным рифлям)
Прочность при разрыве: 34,4 МПа
Твердость по Шору: 70

или

Размер: ширина 25 см, длина 80 см.
Размер ячейки:10,5х6,0 мм.
Угол наклона ячейки: 60 гр.
Толщина ковра: 9 мм.
Глубина ячейки: 7,0 мм (по продольным линиям) и 6,0 мм (по поперечным рифлям)
Прочность при разрыве: 34,4 МПа
Твердость: 70 ШорА
Вес: 1,1 кг.

МАГНИТ ПОИСКОВЫЙ FROTON F=120X2КГ, ДВУХСТОРОННИЙ
Двухсторонний поисковый магнит FROTON F120 - это цельнометаллический фрезерованный корпус с вклеенным неодимовым магнитом из сплава NdFeB 48. Корпус покрыт защитным слоем цинка, а сам магнит слоем никеля. Для крепления имеется кольцо.
FROTON F120 предназначен для поиска и удержания ферромагнитных предметов. Использование магнита предусматривает подъем с удержанием ферромагнитных предметов из труднодоступных мест, отделение ферромагнитных предметов от других среди множества по типу сепаратора.

• Сплав магнита: NdFeB 48
• Максимальное отрывное усилие: 120 кг. *
• Размеры: 67x27 мм.
• Рабочая температура: не более 80 °C
• Материал магнита: неодим-железо-бор
• Материал корпуса: Сталь20
• Покрытие корпуса: Цинк
• Покрытие магнита: Никель

Рекомендуется хранить магнит в чехле или боксе с толстыми стенками из материала без ферромагнитных включений.
Комплект поставки:

• поисковый магнит FRT120X2
• винт-кольцо
• рым-болт
• барашек
• паспорт изделия
• коробка

* Максимальное отрывное усилие достигается в лабораторных условиях на стенде: при отрыве от гладкого, чистого стального листа толщиной не менее 15мм при отрывающей силе, действующей строго перпендикулярно плоскости листа. Погрешность составляет ±10%.

МАГНИТ ПОИСКОВЫЙ FROTON F=200КГ, ОДНОСТОРОННИЙ
Односторонний поисковый магнит FROTON F200 - это цельнометаллический фрезерованный корпус с вклеенным неодимовым магнитом из сплава NdFeB 48. Корпус покрыт защитным слоем цинка, а сам магнит слоем никеля. Для крепления имеется кольцо.
FROTON F200 предназначен для поиска и удержания ферромагнитных предметов. Использование магнита предусматривает подъем с удержанием ферромагнитных предметов из труднодоступных мест, отделение ферромагнитных предметов от других среди множества по типу сепаратора.

• Сплав магнита: NdFeB 48
• Максимальное отрывное усилие: 200 кг. *
• Размеры: 75x15 мм.
• Рабочая температура: не более 80 °C
• Материал магнита: неодим-железо-бор
• Материал корпуса: Сталь20
• Покрытие корпуса: Цинк
• Покрытие магнита: Никель

Рекомендуется хранить магнит в чехле или боксе с толстыми стенками из материала без ферромагнитных включений.
Комплект поставки:

• поисковый магнит FRT200
• винт-кольцо
• барашек
• паспорт изделия
• коробка

* Максимальное отрывное усилие достигается в лабораторных условиях на стенде: при отрыве от гладкого, чистого стального листа толщиной не менее 15мм при отрывающей силе, действующей строго перпендикулярно плоскости листа. Погрешность составляет ±10%.

МАГНИТ ПОИСКОВЫЙ FROTON F=300КГ, ОДНОСТОРОННИЙ
Односторонний поисковый магнит FROTON F300 - это цельнометаллический фрезерованный корпус с вклеенным неодимовым магнитом из сплава NdFeB 48. Корпус покрыт защитным слоем цинка, а сам магнит слоем никеля. Для крепления имеется кольцо.
FROTON F300 предназначен для поиска и удержания ферромагнитных предметов. Использование магнита предусматривает подъем с удержанием ферромагнитных предметов из труднодоступных мест, отделение ферромагнитных предметов от других среди множества по типу сепаратора.

• Сплав магнита: NdFeB 48
• Максимальное отрывное усилие:300 кг. *
• Размеры: 95x20 мм.
• Рабочая температура: не более 80 °C
• Материал магнита: неодим-железо-бор
• Материал корпуса: Сталь20
• Покрытие корпуса: Цинк
• Покрытие магнита: Никель

Рекомендуется хранить магнит в чехле или боксе с толстыми стенками из материала без ферромагнитных включений.
Комплект поставки:

• поисковый магнит FRT300
• винт-кольцо
• барашек
• паспорт изделия
• коробка

* Максимальное отрывное усилие достигается в лабораторных условиях на стенде: при отрыве от гладкого, чистого стального листа толщиной не менее 15мм при отрывающей силе, действующей строго перпендикулярно плоскости листа. Погрешность составляет ±10%.

МАГНИТ ПОИСКОВЫЙ FROTON F=120КГ, ОДНОСТОРОННИЙ
Односторонний поисковый магнит FROTON F120 - это цельнометаллический фрезерованный корпус с вклеенным неодимовым магнитом из сплава NdFeB 48. Корпус покрыт защитным слоем цинка, а сам магнит слоем никеля. Для крепления имеется кольцо.
FROTON F120 предназначен для поиска и удержания ферромагнитных предметов. Использование магнита предусматривает подъем с удержанием ферромагнитных предметов из труднодоступных мест, отделение ферромагнитных предметов от других среди множества по типу сепаратора.

• Сплав магнита: NdFeB 48
• Максимальное отрывное усилие: 120 кг. *
• Размеры: 67x14 мм.
• Рабочая температура: не более 80 °C
• Материал магнита: неодим-железо-бор
• Материал корпуса: Сталь20
• Покрытие корпуса: Цинк
• Покрытие магнита: Никель

Рекомендуется хранить магнит в чехле или боксе с толстыми стенками из материала без ферромагнитных включений.
Комплект поставки:

• поисковый магнит FRT120
• винт-кольцо
• барашек
• паспорт изделия
• коробка

* Максимальное отрывное усилие достигается в лабораторных условиях на стенде: при отрыве от гладкого, чистого стального листа толщиной не менее 15мм при отрывающей силе, действующей строго перпендикулярно плоскости листа. Погрешность составляет ±10%.

МАГНИТ ПОИСКОВЫЙ FROTON F=200Х2КГ, ДВУХСТОРОННИЙ
Двухсторонний неодимовый магнит FROTON F200 обладает цельнометаллическим фрезерованным корпусом с вклеенным и загерметизированным неодимовым магнитом из сплава NdFeB 48. Корпус покрыт защитным слоем цинка, а сам магнит слоем никеля. Для крепления имеется кольцо.
FROTON F200х2 предназначен для поиска и удержания ферромагнитных предметов. Использование магнита предусматривает подъем с удержанием ферромагнитных предметов из труднодоступных мест, отделение ферромагнитных предметов от других среди множества по типу сепаратора.

• Сплав магнита: NdFeB 48
• Максимальное отрывное усилие: 200 кг. *
• Размеры: 75x28 мм.
• Рабочая температура: не более 80 °C
• Материал магнита: неодим-железо-бор
• Материал корпуса: Сталь20
• Покрытие корпуса: Цинк
• Покрытие магнита: Никель

Рекомендуется хранить магнит в чехле или боксе с толстыми стенками из материала без ферромагнитных включений.
Комплект поставки:

• поисковый магнит FRT200Х2
• винт-кольцо
• рым-болт
• барашек
• паспорт изделия
• коробка

* Максимальное отрывное усилие достигается в лабораторных условиях на стенде: при отрыве от гладкого, чистого стального листа толщиной не менее 15мм при отрывающей силе, действующей строго перпендикулярно плоскости листа. Погрешность составляет ±10%.

МАГНИТ ПОИСКОВЫЙ FROTON F=300Х2КГ, ДВУХСТОРОННИЙ
Двухсторонний неодимовый магнит FROTON F300 обладает цельнометаллическим фрезерованным корпусом с вклеенным и загерметизированным неодимовым магнитом из сплава NdFeB 48. Корпус покрыт защитным слоем цинка, а сам магнит слоем никеля. Для крепления имеется кольцо.
FROTON F300х2 предназначен для поиска и удержания ферромагнитных предметов. Использование магнита предусматривает подъем с удержанием ферромагнитных предметов из труднодоступных мест, отделение ферромагнитных предметов от других среди множества по типу сепаратора.

• Сплав магнита: NdFeB 48
• Максимальное отрывное усилие: 300 кг. *
• Размеры:95x32 мм.
• Рабочая температура: не более 80 °C
• Материал магнита: неодим-железо-бор
• Материал корпуса: Сталь20
• Покрытие корпуса: Цинк
• Покрытие магнита: Никель

Рекомендуется хранить магнит в чехле или боксе с толстыми стенками из материала без ферромагнитных включений.
Комплект поставки:

• поисковый магнит FRT300Х2
• винт-кольцо
• рым-болт
• барашек
• паспорт изделия
• коробка

* Максимальное отрывное усилие достигается в лабораторных условиях на стенде: при отрыве от гладкого, чистого стального листа толщиной не менее 15мм при отрывающей силе, действующей строго перпендикулярно плоскости листа. Погрешность составляет ±10%.

МАГНИТ ПОИСКОВЫЙ FROTON F=400КГ, ОДНОСТОРОННИЙ
Односторонний поисковый магнит FROTON F400 - это цельнометаллический фрезерованный корпус с вклеенным неодимовым магнитом из сплава NdFeB 48. Корпус покрыт защитным слоем цинка, а сам магнит слоем никеля. Для крепления имеется кольцо.
FROTON F300 предназначен для поиска и удержания ферромагнитных предметов. Использование магнита предусматривает подъем с удержанием ферромагнитных предметов из труднодоступных мест, отделение ферромагнитных предметов от других среди множества по типу сепаратора.

• Сплав магнита: NdFeB 48
• Максимальное отрывное усилие: 400 кг. *
• Размеры: 105x22 мм.
• Рабочая температура: не более 80 °C
• Материал магнита: неодим-железо-бор
• Материал корпуса: Сталь20
• Покрытие корпуса: Цинк
• Покрытие магнита: Никель

Рекомендуется хранить магнит в чехле или боксе с толстыми стенками из материала без ферромагнитных включений.
Комплект поставки:

• поисковый магнит FRT400
• винт-кольцо
• барашек
• паспорт изделия
• коробка

* Максимальное отрывное усилие достигается в лабораторных условиях на стенде: при отрыве от гладкого, чистого стального листа толщиной не менее 15мм при отрывающей силе, действующей строго перпендикулярно плоскости листа. Погрешность составляет ±10%.

ПОИСКОВЫЙ МАГНИТ FROTON F=400Х2КГ, ДВУХСТОРОННИЙ
Двухсторонний неодимовый магнит FROTON F400Х2 обладает цельнометаллическим фрезерованным корпусом с надежно вклеенным неодимовым магнитом. Корпус покрыт защитным слоем цинка, а сам магнит слоем никеля. Для крепления имеется кольцо и рым-болт. Увеличенная мощность магнита благодаря сплаву - NdFeB 48.
FROTON F400х2 предназначен для поиска и удержания ферромагнитных предметов. Использование магнита предусматривает подъем с удержанием ферромагнитных предметов из труднодоступных мест, отделение ферромагнитных предметов от других среди множества по типу сепаратора.

• Сплав магнита: NdFeB 48
• Максимальное отрывное усилие: 400 кг. *
• Размеры:105x32 мм.
• Рабочая температура: не более 80 °C
• Материал магнита: неодим-железо-бор
• Материал корпуса: Сталь20
• Покрытие корпуса: Цинк
• Покрытие магнита: Никель

Рекомендуется хранить магнит в чехле или боксе с толстыми стенками из материала без ферромагнитных включений.
Комплектация:

• магнит FRT400Х2
• винт-кольцо
• рым-болт
• барашек
• паспорт
• коробка

* Максимальное отрывное усилие достигается в лабораторных условиях на стенде: при отрыве от гладкого, чистого стального листа толщиной не менее 15мм при отрывающей силе, действующей строго перпендикулярно плоскости листа. Погрешность составляет ±10%.

Вариант 1

• скруббер-бутара одногрохотная;
• отсадочная машина первой стадии отсадки;
• отсадочная машина второй стадии отсадки;
• концентрационный стол;

Каждая обогатительная машина устанавливается на отдельных санях. Для подачи концентрата после второй стадии отсадки может быть использован песковый насос или гидроэлеватор. Марки отсадочных машин и концентрационного стола зависят от гранулометрического состава песков, производительности обогатительного комплекса и состава шлихового комплекса. Для водоснабжения таких комплексов достаточно насосов создающих напор до 20-30 м. На 1м3 обогащаемого материала, при отсадочной технологии обогащения, требуется 8-10 м3 воды. Например, при производительности обогатительного комплекса по исходным пескам 60 м3/ч и выходе под грохот на обогащение 40 м3/ч материала, для отсадки потребуется 300-400 м3/час воды. При этом потребляемая насосом мощность составит 46-60 кВт.

Вариант 2

• скруббер-бутара одногрохотная;
• шлюзы среднего наполнения;
• грохот-сгуститель (-5мм.);
• шлюзы мелкого наполнения;
• центробежный концентратор.

Вариант 3

• скруббер-бутара одногрохотная ;
• шлюзы среднего наполнения;
• бункеры-сгустители; отсадочные машины первой стадии отсадки;
• отсадочные машины второй стадии отсадки;
• концентрационный стол.

Каждый комплекс включает в себя кабельную и пусковую аппаратуру, запорную арматуру, комплект водопроводных рукавов, пульпопроводы, лотки и проч. Модульный принцип построения обогатительных комплексов позволяет, при заблаговременно подготовленной площадке, быстро запустить комплекс в работу.

Вариант 1

• Скруббер-бутара;
• Шлюзовой модуль из 2-6 шлюзов;

Вариант 2

• Скрубер-бутара двухгрохотная;
• Шлюз самородко-уловитель;
• Шлюзовой модуль из 2-6 шлюзов;
• Грохот -5 мм, Шлюзы мелкого наполнения.

Вариант 3

• Пластинчатый грохот "Дерокер", либо Бочечный Валуноотделитель;
• Шлюз глубокого наполнения;
• Скруббер-бутара;
• Шлюзы мелкого, либо среднего наполнения;

Вариант 4

• Любой гидроэлеваторный шлюзовой прибор;
• Скруббер-бутара;
• Шлюзы мелкого, либо среднего наполнения;

Каждый обогатительный комплекс включает:

• кабельную и пусковую аппаратуру;
• запорную арматуру;
• необходимый комплект водопроводных рукавов;
• пульпопроводы, лотки;
• насосную станцию на плавающем понтоне.

Для водоснабжения таких комплексов достаточно насосов создающих напор до 20-30 м. На 1м3 обогащаемого материала, при шлюзовом способе обогащения, воды требуется 12-15 м3. Например, при производительности обогатительного комплекса по исходным пескам 100 м3\час и выходе под грохот на обогащение 60 м3\час материала, для шлюзов потребуется 600-800 м3\час воды. При этом потребляемая насосом мощность составит 48-72кВт.

Состав обогатительного комплекса для глинистых песков.

• Скруббер- дезинтегратор
• Скруббер-бутара.

Скруббер-дезинтегратор представляет собой специальную бочку, которая не имеет сеющего става. Бочка оборудована несколькими порогами и грунтозацепами (лифтерами). Система орошения имеет повышенное давление и оснащена коническими форсунками. Последовательно за бочкой-дезинтегратором стоит скруббер-бутара стандартной конструкции.
Такой каскад дает хороший эффект и позволяет выйти на высокую производительность даже при количестве глины более 70%.

Состав обогатительного комплекса для валунистых песков.

• бочечный валуноотделитель,
• скруббер-бутара.

Бочечный валуноотделитель позволяет развивать производительность до 300 м. куб. в час по исходным пескам. Бочка диаметром 2500 мм и длиной 8500 мм имеет сеющий став, выполненный с использованием высокопрочного литья. Размер отверстий сеющего става от 40х40 до 100х100 мм Конструкция сеющего става спроектирована так, что нагрузки от ударов крупных валунов распределяются равномерно на всю поверхность бочки. Последовательно за бочечным валуно-отделителем ставиться стандартная скруббер-бутара. Такая схема дает высокую производительность и хорошие показатели дезинтеграции.

Мобильный ленточный конвейер МЛК-1200 разработан совместно с компанией АО «Соловьевский Прииск» в 2017 году и предназначен для ведения вскрышных работ на россыпных месторождениях.
МЛК может транспортировать горную породу на расстояние до 40 метров в длину и до 12 метров в высоту. Основным преимуществами МЛК является его мобильность и возможность самостоятельно передвигаться по карьеру. Подходит для любых сыпучих материалов и может быть использован не только для золотодобычи, но и в других отраслях народного хозяйства.

Конструктивные особенности:

1. - Конвейер может быть смонтирован на базе самоходного крана или экскаватора.
2. - Производительность конвейера - до 400 м³/час.
3. - МЛК самостоятельно перемещается по полигону на гусеничном ходу.
4. - Имеет высокую надежность узлов и агрегатов.

Конвейер ленточный МЛК-1200 представляет собой  устройство для  транспортировки рассыпных и кусковых материалов непрерывным потоком. Основным рабочим элементом МЛК-1200 является конвейерная лента. Рама ленточного конвейера устанавливается на самоходную базу крана или экскаватора. На одном конце рамы расположен приводной барабан, который приводит в движение конвейерную ленту, на другом конце - натяжной барабан с завалочным бункером. Рама выполнена из секций, что позволяет легко собирать и разбирать конвейер.

Технические характеристики

Производительность м3/ч - 400
Ширина ленты мм - 1200
Номинальная мощность установки кВТ - 55
Высота транспортирования  м - 12
Плечо транспортирования м - 40
Габариты д*Ш*в, мм - 34380*5780*11300
Масса т - 40

Мобильный промывочный комплекс МПК-150 предназначен для промывки хорошо- и среднепромывистых слабовалунистых и валунистых песков.
МПК-150 производится на базе виброгрохота 42-ого типоразмера, укомплектован вибропитателем и шлюзами мелкого наполнения (ШМН) площадью 16м² для обогащения подрешетного продукта и улавливания россыпного золота. Может быть оснащен валуноотделителем и самородкоуловителем.
Применение резиновых сит типа СДАЛ (сито динамически активное ленточное) позволяет сортировать  тонкозернистый  материал (от 2-3мм).
Эффективен при разработке небольших россыпных месторождений. Высокомобилен. Время перестановки прибора составляет 20-30 мин.

Конструктивные особенности:
·        Выпускаются   в двух вариантах: на автомобильном трейлере или  на санях.
·        МПК-150 имеет модификации  под экскаваторную загрузку или загрузку автопогрузчиком.
·        Оборудован резиновой рабочей поверхностью типа СДАЛ (сита динамически активные ленточные).
·        Эффективный самородкоуловитель работает с материалом +8 - 44 мм.
·        Максимальная крупность валунов - до 700 мм.
·        Потребное количество технологической воды — 450-500 м³/час.

Скруббер-бутара предназначена для дезинтеграции и грохочения горных пород. Конструкция скруббер-бутары позволяет использовать ее на   различных грунтах, в том числе с высоким содержанием глины, на  валунистых  породах, на труднопромывистых   песках и т.д.  Производительность от 60 м³/ч до 300 м³/ч.

Модификация и комплектность скруббер-бутары подбирается в зависимости от индивидуальных потребностей клиента. Длина глухого става зависит от количества глины в  промываемых песках. Количество выходных ставов варьируется от 1 до 4. Размер щели сеющего става от 8 до 25мм.
Конструкция скруббер-бутары позволяет использовать ее не только для промывки золота, но и модифицировать скруббер-бутару в барабанный грохот (троммель) для разделения различных сыпучих материалов по фракциям.

Конструктивные особенности:

• - Сеющий став изготовлен из отдельных съемных элементов из легированной стали. Каждый элемент сита — это деталь из легированной износостойкой стали
• - Бочка имеет дополнительную защитную резиновую футеровку, препятствующую быстрому износу сит
• - Выпускается с электрическим или дизельным приводом. Использование автомобильных узлов увеличивает ремонтопригодность конструкции
• - Крутящий момент передается на скруббер-бутару с применением автомобильных агрегатов и пневмошин

Технические характеристики

СБ-60

• Производительность м³/ч - 60
• Габаритные размеры, диаметр бочки мм - 9700x2400x3000(1600)
• Масс т - 18
• Мощность двигателя кВт - 37,5
• Частота вращения об./мин - 12-14
• Кол-во сеющих поверхностей шт - 1-3
• Длина сеющей части бочки мм - 1800, 2400

СБ-80

• Производительность м³/ч - 80
• Габаритные размеры, диаметр бочки мм - 9900x2500x3200(1800)
• Масс т - 22
• Мощность двигателя кВт - 45
• Частота вращения об./мин - 12-14
• Кол-во сеющих поверхностей шт - 1-3
• Длина сеющей части бочки мм - 2400

СБ-100

• Производительность м³/ч - 100
• Габаритные размеры, диаметр бочки мм - 11100x2600x3400(2000)
• Масс т - 24
• Мощность двигателя кВт - 55
• Частота вращения об./мин - 12-14
• Кол-во сеющих поверхностей шт - 1-3
• Длина сеющей части бочки мм - 2400

СБ-160

• Производительность м³/ч - 160
• Габаритные размеры, диаметр бочки мм - 12170x2600x3900(2000)
• Масс т - 28
• Мощность двигателя кВт - 75
• Частота вращения об./мин - 12-14
• Кол-во сеющих поверхностей шт - 1-3
• Длина сеющей части бочки мм - 3600

СБ-200

• Производительность м³/ч - 200
• Габаритные размеры, диаметр бочки мм - 13370x2600x3900(2000)
• Масс т - 30
• Мощность двигателя кВт - 90
• Частота вращения об./мин - 12-14
• Кол-во сеющих поверхностей шт - 1-3
• Длина сеющей части бочки мм - 4200

СБ-250

• Производительность м³/ч - 250
• Габаритные размеры, диаметр бочки мм - 14000x2700x4000(2200)
• Масс т - 35
• Мощность двигателя кВт - 110
• Частота вращения об./мин - 12-14
• Кол-во сеющих поверхностей шт - 1-3
• Длина сеющей части бочки мм - 4800

СБ-300

• Производительность м³/ч - 250
• Габаритные размеры, диаметр бочки мм - 15000x2780x4460(2500)
• Масс т - 37,5
• Мощность двигателя кВт - 132
• Частота вращения об./мин - 12-14
• Кол-во сеющих поверхностей шт - 1-3
• Длина сеющей части бочки мм - 5400

Скруббер-бутара типа СБ с резиновыми ситами типа СДАЛ (сита динамически активные ленточные) идеально подходит для извлечения мелкого золота. Конструкция сит позволяет извлекать мелкие фракции до - 3 мм. За счет своей эластичности и упругости сита  СДАЛ саморазгружаются (не забиваются) в процессе работы в отличие от металлических и полиуретановых сит.

Конструктивные особенности:

• Сита СДАЛ изготавливаются из эластичной износостойкой резины.
• Сита имеют оригинальную простую и надёжную систему крепления упорно-поворотного типа.
• Сита СДАЛ имеют широкий спектр апертур для различных материалов.

Технические характеристики

• Производительность м3/ч -160
• Габариты, диаметр бочки мм - 12170x2600x3900(2000)
• Масс т - 28
• Мощность двигателя кВт - 90
• Частота вращения об./мин - 12-14
• Кол-во сеющих поверхностей шт. - 1-3

Скруббер-дезинтегратор используется для предварительной подготовки песков с большим процентом глины. Эффективен для разрушения конгломератов.

Представляет из себя глухую бочку с порогами, системой орошения и приспособлениями для размыва глины. Применяется в комплексе со скруббер-бутарой или вибрационным грохотом.

Конструктивные особенности:

• Глухой став скрубберной части.
• Улучшенная система орошения.

Технические характеристики

Производительность м3/ч - 100
Габариты, диаметр бочки мм - 11140*2600 *3400(2000)
Масса т - 22
Мощность двигателя кВт - 55
Частота вращения об./мин - 12-14

Модульный принцип драги позволяет сделать конструкцию мобильной. Все узлы драги можно перевозить по дорогам общего пользования. Масса и габариты отдельных узлов позволяют использовать при монтаже 25-ти тонный автокран. Дражная бочка имеет уникальную конструкцию, позволяющую осуществлять процессы дезинтеграции и промывки грунта по крупностям 1,0; 2,0; 3,0; 4,0 и 5,0 мм перерабатывая более 1000 т/час.

Технические характеристики блочно-модульной драги:

Бочечный валуноотделитель предназначен для предварительного грохочения, первичной дезинтеграции и промывки валунистых песков. Имеет высокую производительность. Используется в комплексе со скруббер-бутарой или вибрационным грохотом.

Конструктивные особенности:
- Производительность - до 250-300 м³/ч.
- Размер отверстий сеющего става - от 50 до 100 мм.

- Максимальная крупность питания - 1000 мм.

Технические характеристики

• Производительность м3/ч - 250
• Габариты, диаметр бочки мм - 14500*2780 *4460(2500)
• Масса т - 35
• Мощность двигателя кВт - 110
• Частота вращения об./мин - 5,5 - 6
• Количество сеющих поверхностей шт - 1
• Длина сеющей части бочки мм - 4550

Грохот инерционный тяжелого типа ГИТ-42 с резиновыми ситами СДАЛ (сито динамически активное ленточное) предназначен для сортировки по фракциям различных сыпучих материалов с насыпной плотностью до 2,8 т/м³.
Грохот Гит-42 с резиновыми ситами СДАЛ, разработан специально для россыпной и рудной золотодобычи. Габариты грохота в 1,5 раза меньше, чем  у других производителей благодаря использованию сит СДАЛ и оригинальной компоновке двигателя.

Применение резиновых сит на грохоте ГИТ-42 решило проблему забивания сит, увеличило срок службы рабочей поверхности (более двух сезонов), позволило сортировать более тонкозернистый материал (от 2-3 мм).
Конструктивные особенности грохота:- Верхняя дека грохота — обрезиненный валуноотделитель «иллюминатор».
- Применение резиновых сит СДАЛ.
- Уникальный привод грохота.
- Сниженные массогабаритные параметры.
- Работа с валунами крупностью до 1200 мм.

Технические характеристики грохота ГИТ-42

Производительность м3/ч - 150
Площадь яруса м3  - 5,625
Номинальная мощность установки кВт - 5,6
Количество сеющих поверхностей шт - 2
Габариты Д*Ш*В мм - 3950*2190*1834
Масса т - 2,5

1. Завалочный бункер под экскаватор или погрузчик
Применяется при транспортной и бульдозерно-скреперной схеме доставки песков на промприбор. Емкость завалочного бункера определяется по емкости ковша экскаватора или погрузчика с запасом в 1,5 раза.


2. Завалочный бункер под самосвал
Применяется при транспортной схеме доставки песков на промприбор. Может быть изготовлен любого размера. На практике чаще используются завалочные бункеры объемом от 15 м³ до 30 м³.

Комплектация:

- Рама повышенной жесткости

- Корпус завалочного бункера

- Система орошения

Назначение вибрационных питателей — транспортировка не склонных к слипанию кусковых, сыпучих, абразивных и пылящих материалов в горизонтальном направлении или под наклоном.  Может эксплуатироваться в паре с завалочным бункером.

Конструктивные особенности:Универсальная конструкция позволяет установить питатель в двух положениях:

• 1) на раму с нижним размещением подвесов,
• 2) к завалочному бункеру с верхним размещение подвесов.

Промприбор на базе скруббер-бутары СБ-10 производительностью 10-20 м³/ч по исходным пескам применяется в геологоразведке и при промывке небольших объемов песка. Небольшая масса и габаритные размеры СБ-10 позволят без особых затруднений перемещать ее по полигону. Размер щели сеющего става 10 мм.

Комплектация:

1. Дизельный привод - 9 л.с.
2. Система орошения.
3. Приемный бункер для пульпы.
4. Отводной лоток для пульпы.
5. Система привода бочкина автомобильных колесах.
6. Рама повышенной жесткости.
7. Завалочный бункер.
8. Шлюзовая приставка.
9. Насосная станция с комплектом рукавов.

Технические характеристики промприбора «Малыш»

• Производительность, м³/ч - 10
• Габариты, диаметр бочки, мм - 5240x1800x2270
• Масса т - 4,5
• Мощность двигателя, кВт - 9
• Частота вращения, об./мин - 12
• Количество сеющих поверхно-стей, шт. - 1
• Длина сеющей части бочки, мм - 1150

Самый маленький представитель большого семейства скруббер-бутар. Пользуется популярностью у старателей поскольку идеально подходит для проведения пробных промывок, при проведении разведочных работ, для установки в труднодоступных местах.

Комплектация:

1. Дизельный привод.
2. Система орошения
3. Приемный бункер для пульпы
4. Система привода бочкина автомобильных колесах
5. Рама повышенной жесткости
6. Завалочный бункер
7. Шлюзовая приставка системы Тимофеева

Технические характеристики промприбора «Микрон»

• Производительность, м³/ч - 3
• Габариты, диаметр бочки, мм - 3160х1350х1470
• Масса т - 1,2
• Мощность двигателя, кВт - 3-5
• Частота вращения, об./мин - 12
• Количество сеющих поверхностей, шт. - 1
• Длина сеющей части бочки, мм - 1150

Совсем крохотная скруббер-бутара, которая используется для проведения пробных промывок. Привод, по желанию заказчика, может быть дизельный или бензиновый. Имеет регулировку наклона скруббера и шлюза. Оборудована прицепным устройством для транспортировки и передвижению по полигону.

Комплектация:

1. Бочка скруббер-бутары СБ-0,5
2. Завалочный бункер с трубой-оросителем
3. Приемный бункер для пульпы
4. Лоток отвода галечника
5. Труба-ороситель СБ
6. Опорно-приводная рама
7. Шлюз
8. Привод

Технические характеристики скруббера СБ-0,5

• Производительность, м³/ч - 0,5
• Габариты, диаметр бочки, мм - 2302*856*1544
• Масса т - 0,360
• Мощность двигателя, кВт - 3-5
• Частота вращения, об./мин - 10
• Количество сеющих поверхностей, шт. - 1
• Длина сеющей части бочки, мм - 500

Шлюз "Ручей" предназначен для промывки небольших объемов песков в полевых условиях. Отличное решение для геологоразведки. Шлюз разборный. Оборудован регулируемыми опорами для выбора необходимого угла.

Технические характеристики шлюза:

1. Материал: нержавеющая сталь, толщина стенки - 2 мм.
2. Габаритные размеры: длина - 1500 мм; ширина - 400 мм; высота борта - 200 мм.
3. Наполнение по выбору заказчика.

Технические характеристики приемного бункера:

1. Материал: нержавеющая сталь, толщина стенки - 2 мм.
2. Габаритные размеры: длина - 400 мм; ширина - 400 мм; высота - 300 мм.
3. Наполнение: колосниковая решетка. Шаг колосников по желанию заказчика.

Шлюзовая приставка — это обогатительный модуль, предназначенный для улавливания и концентрации мелкого и крупного золота. Мы выпускаем стандартные шлюзы и шлюзы системы Тимофеева.
Основным отличием шлюза Тимофеева от стандартного является расположение трафаретов в шлюзе. Они расположены под углом к потоку пульпы. Шлюзовое поле различной производительности можно сформировать из нескольких шлюзовых приставок.

Технические характеристики шлюза

• Шлюз двухсекционный
• Размеры шлюзового поля — 6800*2000 мм
• 2 секции смонтированы на едином основании
• Масса шлюза — 2,5 тонны

 Комплектация шлюза

1. Трафареты с наклонными рифлями
2. Дражные ковры с прямой ячеей
3. Торцевые фиксаторы
4. Запираемые крышки

Приставка шлюзовая мелкого наполнения устанавливается, как правило, после основных шлюзов. Предназначена для выделения фракции — 5 мм. Приставка может комплектоваться на выбор заказчика либо полиуретановыми, либо резиновыми ситами.
Комплектация приставки шлюз-грохот:
·       Приставка-грохот на четырех регулируемых по высоте опорах.
·       Полиуретановые сита с фиксаторами – 54 шт.
·       Размер ячеи сита - 5 мм.
·       Шлюзы мелкого наполнения – 8 шт.
·       Полиуретановые коврики для улавливания золота – 56 шт.
·       Металлические прижимы для полиуретановых ковриков – 48 шт.
·       Лотки для отвода пульпы на регулируемых опорах – 2 шт.
·       Заслонки для регулировки интенсивности потока – 8 шт.

Технические характеристики

ПШМН-60

• Производительность м3/ч - по твердому материалу до 60
• Масса т - 5,5
• Габаритные размеры грохота в сборе, Д*Ш*В мм - 5150*2550*1735
• Размер шлюзового поля мм - 700*4000 мм

Применяется для обогащения рудных материалов с содержанием золота, олова, вольфрама, марганца и т.д. Машина состоит из отсадочного и рабочего отделений. В отсадочном отделении материал расслаивается по скорости отсадки, рабочее предназначено для создания вертикального восходящего и нисходящего потоков с помощью специального механизма или сжатого воздуха. Тяжелый материал из отсадочной машины разгружается через шиберные устройства и решето, а легкий поступает в хвостовое хранилище и выгружается из машины.

Технические характеристики отсадочных машин

JT0.57 – 1

Отсадочная камера

• Форма - Трапеция
• Площадь - 0.57

Диафрагма

• Ход мм - (М12) 8.5 – 12, (М17) 10 – 17
• Частота - 60-160

• Крупность питания, мм 30 - <6
• Расход воды м³/т руды 36 - 1-3
• Давление воды, МПа 45 - ≧0.05
• Производительность т/час - 1-2.5
• Мощность э/двигателя кВт - 1.5
• Внешние габариты, мм - 1550 х 780 х 1530
• Вес, кг  - 610

JT1 – 1

Отсадочная камера

• Форма - Трапеция
• Площадь - 1.04

Диафрагма

• Ход мм - (М12) 8.5 – 12, (М17) 10 – 17
• Частота - 60-160

• Крупность питания, мм 30 - <10
• Расход воды м³/т руды 36 - 1-3
• Давление воды, МПа 45 - ≧0.05
• Производительность т/час - 2-3
• Мощность э/двигателя кВт - 2.2
• Внешние габариты, мм - 2060 × 1112 × 1890
• Вес, кг - 930

JT2 – 2

Отсадочная камера

• Форма - П/уг
• Площадь - 2.28

Диафрагма

• Ход мм - (М12) 8.5 – 12, (М17) 10 – 17
• Частота - 60-160

• Крупность питания, мм 30 - <10
• Расход воды м³/т руды 36 - 1-3
• Давление воды, МПа 45 - ≧0.05
• Производительность т/час - 4-8
• Мощность э/двигателя кВт - 3
• Внешние габариты, мм - 3225 х 1550 х 2050
• Вес, кг - 1640

JT3 – 1

Отсадочная камера

• Форма - Трапеция
• Площадь - 3.3

Диафрагма

• Ход мм - М15, М20, М25
• Частота - 80-120

• Крупность питания, мм 30 - <10
• Расход воды м³/т руды 36 - 1-3
• Давление воды, МПа 45 - ≧0.05
• Производительность т/час - 6-10
• Мощность э/двигателя кВт - 5.5
• Внешние габариты, мм - 3180 х 2000 х 3030
• Вес, кг - 3260

JT5 – 2

Отсадочная камера

• Форма - Трапеция
• Площадь - 4.86

Диафрагма

• Ход мм - М15, М20, М25
• Частота - 80-120

• Крупность питания, мм 30 - <10
• Расход воды м³/т руды 36 - 1-3
• Давление воды, МПа 45 - ≧0.05
• Производительность т/час - 10-15
• Мощность э/двигателя кВт - 7.5
• Внешние габариты, мм - 3940 × 2006 × 2580
• Вес, кг - 3720

JT1.5 – 2

Отсадочная камера

• Форма - П/уг
• Площадь - 1.53

Диафрагма

• Ход мм - М25
• Частота - 80-120

• Крупность питания, мм 30 - <30
• Расход воды м³/т руды 36 - 1-2
• Давление воды, МПа 45 - ≧0.05
• Производительность т/час - 5-8
• Мощность э/двигателя кВт - 3
• Внешние габариты, мм - 3200 х 1550 х 2050
• Вес, кг - 1520

JT4 – 2

Отсадочная камера

• Форма - П/уг
• Площадь - 4.33

Диафрагма

• Ход мм - М30
• Частота - 80-120

• Крупность питания, мм 30 - <30
• Расход воды м³/т руды 36 - 1-2
• Давление воды, МПа 45 - ≧0.05
• Производительность т/час - 10-15
• Мощность э/двигателя кВт - 5.5
• Внешние габариты, мм - 3600 х 1850 х 2600
• Вес, кг - 4600

Насосная станция предназначена для водоснабжения промывочных и обогатительных установок при разработке россыпных месторождений. Может иметь различную комплектацию, в зависимости от требований заказчика.
Основой для насосной станции является металлическая рама-сани. Насосная станция оборудована обратным клапаном либо вакуум-бочкой. Насосные установки и насосы широко востребованы при добыче золота.

Комплектация насосной станции:
·       Насосный агрегат.
·       Мотопомпа или электрический погружной насос для заполнения системы водой.
·       Всасывающий патрубок.
·       Консоль с ручной лебедкой для регулировки угла наклона всасывающего патрубка.
·       Обратный клапан или вакуумбочка.
·       Регулируемая запорная арматура.
·       Шкаф с электропусковой аппаратурой.
·       Устройство плавного пуска (по желанию заказчика).

Технические характеристики насосных установок

1Д500-63б

Параметры

• Q м3/ч - 400
• H м - 44
• N кВт - 90

1Д500-63 прав.вр.

Параметры

• Q м3/ч - 500
• H м - 63
• N кВт - 160

1Д500-63а прав.вр.

Параметры

• Q м3/ч - 450
• H м - 53
• N кВт - 110

1Д500-63б прав.вр.

Параметры

• Q м3/ч - 400
• H м - 44
• N кВт - 90

1Д630-90

Параметры

• Q м3/ч - 630
• H м - 90
• N кВт - 250

1Д630-90а
Параметры

• Q м3/ч - 550
• H м - 74
• N кВт - 200

1Д630-90б

• Параметры
• Q м3/ч - 550
• H м - 60
• N кВт - 160

1Д630-90
Параметры

• Q м3/ч - 500
• H м - 38
• N кВт - 132

1Д630-90а
Параметры

• Q м3/ч - 470
• H м - 30
• N кВт - 75

1Д630-90б
Параметры

• Q м3/ч - 420
• H м - 25
• N кВт - 55

1Д630-90 прав.вр.
Параметры

• Q м3/ч - 630
• H м - 90
• N кВт - 250

1Д630-90а прав.вр.
Параметры

• Q м3/ч - 550
• H м - 74
• N кВт - 200

1Д630-90б прав.вр.
Параметры

• Q м3/ч - 500
• H м - 60
• N кВт - 160

1Д630-90 прав.вр.
Параметры

• Q м3/ч - 500
• H м - 38
• N кВт - 132

1Д630-90а прав.вр.
Параметры

• Q м3/ч - 470
• H м - 30
• N кВт - 75

1Д630-90б прав.вр.
Параметры

• Q м3/ч - 420
• H м - 25
• N кВт - 55

1Д630-125
Параметры

• Q м3/ч - 630
• H м - 125
• N кВт - 400

1Д630-125а
Параметры

• Q м3/ч - 550
• H м - 101
• N кВт - 315

1Д630-125б
Параметры

• Q м3/ч - 500
• H м - 82
• N кВт - 250

1Д720-90

• Параметры
• Q м3/ч - 720
• H м - 90
• N кВт - 315

1Д720-90а
Параметры

• Q м3/ч - 720
• H м - 80
• N кВт - 250

1Д800-56
Параметры

• Q м3/ч - 800
• H м - 56
• N кВт - 200

1Д800-56а
Параметры

• Q м3/ч - 740
• H м - 48
• N кВт - 132

1Д800-56б
Параметры

• Q м3/ч - 700
• H м - 40
• N кВт - 110

1Д800-56 прав.вр.
Параметры

• Q м3/ч - 800
• H м - 56
• N кВт - 200

1Д800-56а прав.вр.
Параметры

• Q м3/ч - 740
• H м - 48
• N кВт - 132

1Д800-56б прав.вр.
Параметры

• Q м3/ч - 700
• H м - 40
• N кВт - 110

1Д1250-63
Параметры

• Q м3/ч - 1250
• H м - 63
• N кВт - 315

1Д1250-63а
Параметры

• Q м3/ч - 1100
• H м - 52,5
• N кВт - 250

1Д1250-63б
Параметры

• Q м3/ч - 1050
• H м - 44
• N кВт - 200

1Д1250-63
Параметры

• Q м3/ч - 800
• H м - 28
• N кВт - 110

1Д1250-63а
Параметры

• Q м3/ч - 740
• H м - 24
• N кВт - 75

1Д1250-63б
Параметры

• Q м3/ч - 710
• H м - 20
• N кВт - 55

1Д1250-63 прав.вр.
Параметры

• Q м3/ч - 1250
• H м - 63
• N кВт - 315

1Д1250-63а прав.вр.
Параметры

• Q м3/ч - 1100
• H м - 52,5
• N кВт - 250

1Д1250-63б прав.вр.
Параметры

• Q м3/ч - 1050
• H м - 44
• N кВт - 200

1Д1250-63 прав.вр.
Параметры

• Q м3/ч - 800
• H м - 28
• N кВт - 110

1Д1250-63а прав.вр.
Параметры

• Q м3/ч - 740
• H м - 24
• N кВт - 75

1Д1250-63б прав.вр.
Параметры

• Q м3/ч - 710
• H м - 20
• N кВт - 55

1Д1250-125
Параметры

• Q м3/ч - 1250
• H м - 125
• N кВт - 630

1Д1250-125а
Параметры

• Q м3/ч - 1150
• H м - 102
• N кВт - 500

1Д1250-125б
Параметры

• Q м3/ч - 1030
• H м - 87
• N кВт - 400

1Д1250-125 прав.вр.
Параметры

• Q м3/ч - 1250
• H м - 125
• N кВт - 630

1Д1250-125а прав.вр.
Параметры

• Q м3/ч - 1150
• H м - 102
• N кВт - 500

1Д1250-125б прав.вр.
Параметры

• Q м3/ч - 1030
• H м - 87
• N кВт - 400

1Д1600-90
Параметры

• Q м3/ч - 1600
• H м - 90
• N кВт - 630

1Д1600-90а

• Параметры
• Q м3/ч - 1450
• H м - 75
• N кВт - 400

1Д1600-90б
Параметры

• Q м3/ч - 1300
• H м - 63
• N кВт - 315

1Д1600-90
Параметры

• Q м3/ч - 1000
• H м - 40
• N кВт - 160

1Д1600-90а
Параметры

• Q м3/ч - 970
• H м - 34
• N кВт - 132

1Д1600-90б
Параметры

• Q м3/ч - 870
• H м - 30
• N кВт - 110

2Д2000-21
Параметры

• Q м3/ч - 1250
• H м - 13
• N кВт - 75

2Д2000-21а
Параметры

• Q м3/ч - 1250
• H м - 10
• N кВт - 55

2Д2000-21
Параметры

• Q м3/ч - 2000
• H м - 21
• N кВт - 160

2Д2000-21а
Параметры

• Q м3/ч - 1750
• H м - 18
• N кВт - 110

2Д2000-21 прав.вр.
Параметры

• Q м3/ч - 1250
• H м - 13
• N кВт - 75

2Д2000-21а прав.вр.
Параметры

• Q м3/ч - 1250
• H м - 10
• N кВт - 55

2Д2000-21 прав.вр.
Параметры

• Q м3/ч - 2000
• H м - 21
• N кВт - 160

2Д2000-21а прав.вр.
Параметры

• Q м3/ч - 1750
• H м - 18
• N кВт - 110

Предназначены для комплектации насосных станций. Позволяют эффективно организовать систему водоснабжения на полигоне.

Технические характеристики

• Количество потоков, шт. - 2-8
• Габариты Д*Ш*В, мм - любые

Сита колосниковые или «перфорация бочки» применяются в скруббер-бутарах и грохотах для разделения песков на фракции. Отдельные съемные элементы из износостойкой стали позволяют защитить корпус бочки от износа.
Сито имеет трапециевидные щели. Прямоугольные щели по сравнению с круглыми отверстиями позволяют резко снизить себестоимость изготовления сита и дают 27% дополнительной просеивающей площади для фракции 0-20 мм.

Технические характеристики

• Марка металла - 10ХСНД
• Размер ячейки, мм - 10-25
• Конфигурация ячейки - Трапециевидная, круглая

Предназначены для  борьбы с преждевременным износом металлических бочек. Защищают внутренние глухие поверхности скруббер-бутар. Плита фиксируется с помощью двух металлических уголков. Срок эксплуатации футерованной рабочей поверхности составляет до 2-х промывочных сезонов.

Технические характеристики

• Размер Д*Ш, мм - 310*210

Дорожная щетка используется для подметания и очистки дорог, тротуаров, дворов и других территорий с твердым покрытием от мусора и снега.
Конструкция щетки дорожной представляет собой металлическую сварную раму, на которую установлены все детали и узлы навески: подметающая щетка, гидромотор привода с цепной передачей, крепление подвески, крепление опорных колес.
На вал подметающей щетки устанавливаются сменные диски с полипропиленовым ворсом.
Опорные колеса необходимы для регулировки положения щетки относительно дорожной поверхности по мере износа ворса.

Технические характеристики

Щетка навесная имеет следующие характеристики:

• Длина составляет 2,3 м. При фиксации ее под углом 30 градусов она обрабатывает полосу шириной 2 м.
• В режиме подметания машина может продвигаться со скоростью до 8 км/час, очищая за минуту площадь до 300 м².

• Диаметр щетки - 800
• Длина щетки - 2300
• Длина изделия - 2500
• Высота изделия - 1000
• Длина изделия - 2200
• Вес - 730 кг

Отвал – навесное оборудование разработки грунтов, снегоуборочных и других работ.
В первую очередь предназначен он для очистки дорог, тротуаров, площадей и других открытых пространств от снега, поэтому его зачастую используют предприятия жилищно-коммунального хозяйства. Кроме того, коммунальный отвал может применяться для выполнения легких планировочных работ на грунте
Отвал представляет собой сварную металлическую конструкцию в виде изогнутой пластины с ребрами жесткости. Вдоль нижней кромки отвала прикреплены ножи.
Опорные колеса необходимы для регулировки положения отвала относительно дорожной поверхности по мере износа ножей, а также для компенсации удара о неровные дорожные поверхности.
На отвале предусмотрен гидравлический поворот от 0 до 300 с помощью гидроцилиндров, подключаемым к штатной системе погрузчика.

Технические характеристики

• Длина отвала - 3500
• Высота отвала - 1050
• Ширина всего изделия - 1550
• Вес - 1300 кг

Быстросъем (квик-каплер) - это элемент соединения различных частей строительного оборудования, позволяющий произвести быстрое снятие (установку) навесного оборудования. Применяются быстросъемы во время оперативной замены одного устройства на другое. Благодаря их использованию можно легко установить ковш, разрыхлитель, гидромолот и другое навесное оборудование для погрузчиков, экскаваторов и т.д. Все эти операции может выполнять один оператор, благодаря чему экономятся средства и время.
На данной модели представлен механический квик-каплер: соединение происходит с помощью стяжного болта, который разжимает и фиксирует петли на пальцах навесного оборудования Преимущества: нет необходимости в дополнительной гидролинии.
У гидравлического квик-каплера соединение происходит с помощью гидроцилиндра, которым управляет оператор из кабины машины. Преимущества: оператор не покидает кабину; не требует дополнительных усилий при замене оборудования.

Технические характеристики

• Межосевое расстояние - 495
• Ширина зацепа - 320
• Длина - 900
• Высота - 575
• Ширина - 495
• Вес - 370 кг

Траншейный ковш – ковш небольшой по объему и ширине (300–650 мм).
Используются для рытья в грунтах любого типа (наполовину состоящих из каменистых материалов) узких траншей прямоугольного сечения с прямыми ровными стенками и достаточной глубины для различного назначения – ирригации или прокладки трубопроводов и кабелей.
Траншейные ковши могут применяться и для очистки существующих траншей и канав, придания им формы и оконтуривания, так же, как и наоборот – специальные ковши для очистки траншей и канав могут использоваться для выемки траншей, но только в мягкой почве.
При необходимости укомплектовывается зубьями и боковыми режущими кромками.

Технические характеристики

• Межосевое расстояние - 495
• Ширина зацепа - 320
• Глубина ковша - 1225
• Высота ковша - 1375
• Ширина ковша - 505
• Объем ковша - 0,36 м3
• Вес - 530 кг
